Equipos de detección de metales para transportadores

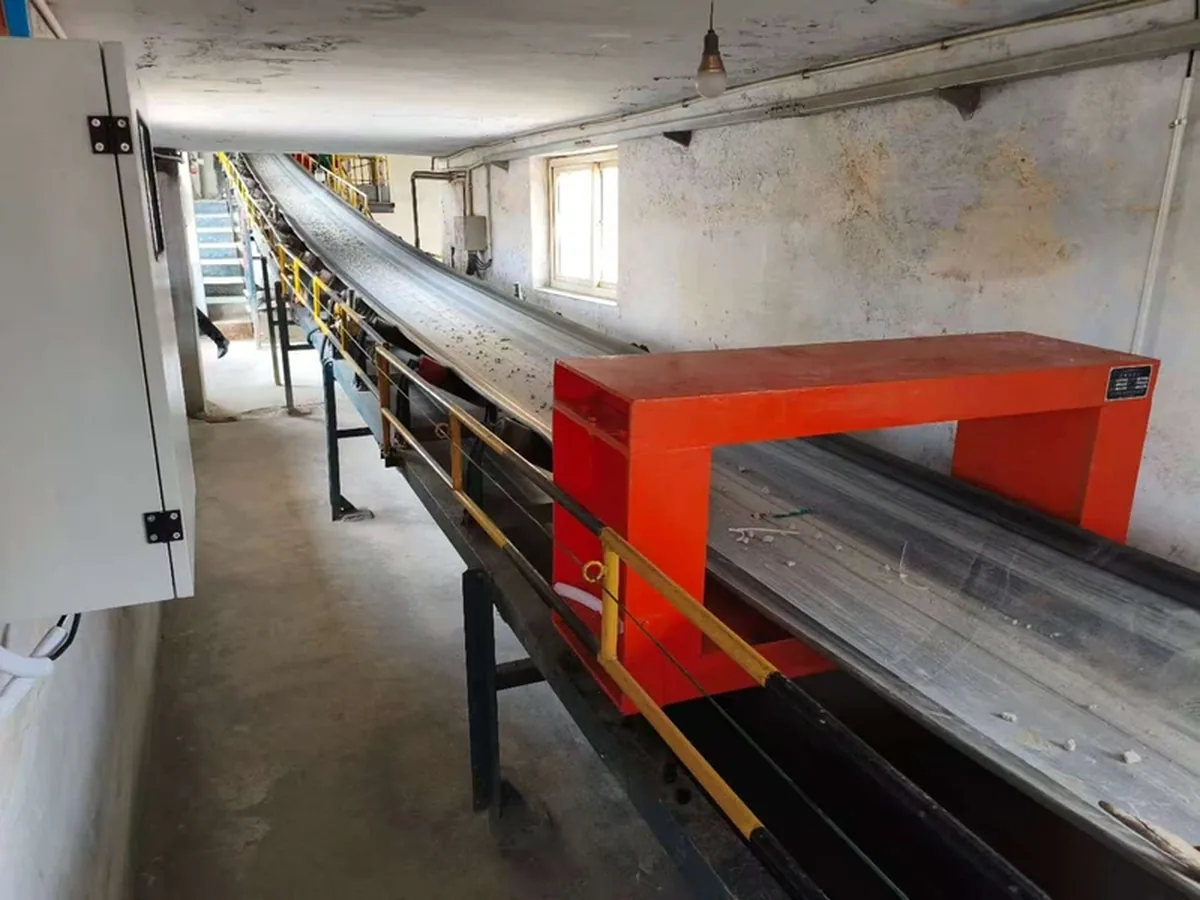

Corvelan GJT-F detectores de metales detectan metales no deseados en materiales a granel transportados sobre bandas antes de que lleguen a trituradoras u otros equipos situados aguas abajo. La gama actual abarca anchos nominales de banda de 500 a 2000 mm. Seleccionamos el modelo inicial según el ancho de banda y, antes de confirmar el equipo, comprobamos la profundidad del material, el metal que se desea detectar, la velocidad de banda y las condiciones de instalación.
Selección rápida
Recomendamos el GJT-F para materiales a granel transportados por banda cuando es necesario detectar metales no deseados antes de la siguiente etapa del proceso. El ancho de banda determina la selección inicial del modelo; el material, el metal objetivo, la velocidad y la instalación determinan si la configuración es adecuada.
Por qué y dónde
The detector is most useful where finding metal gives the conveyor enough time to react before a critical machine or process step. Corvelan reviews the line action together with the installation point.
Detecte los metales que pueden causar daños antes de que lleguen a la etapa de trituración o molienda, o a otros equipos vulnerables.
Compruebe el material después de las etapas de carga o transferencia en las que pueda entrar contaminación en el flujo de producto.

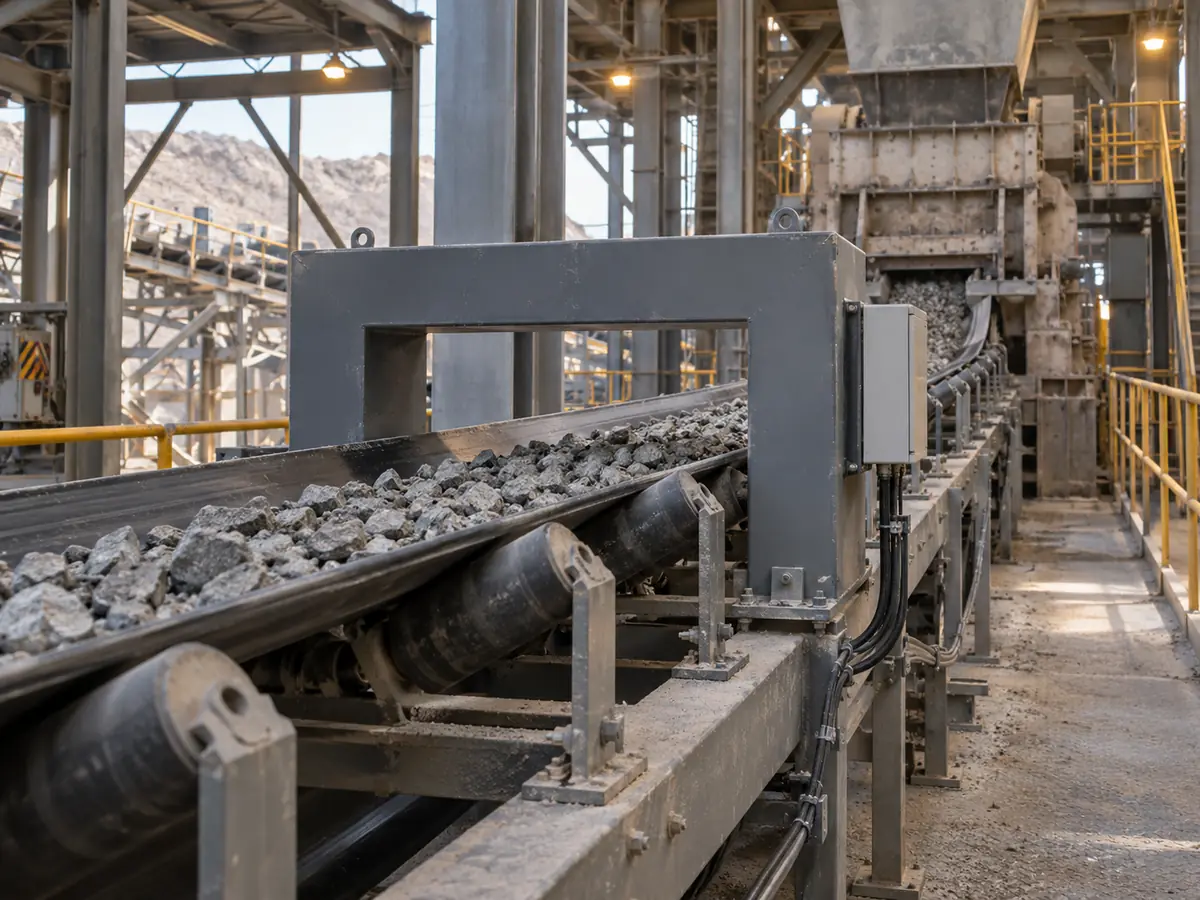

Instale el detector en un punto donde todavía sea posible activar una alarma, detener la banda o ejecutar otra acción antes de que el metal alcance el equipo protegido.
Utilice la salida de relé para activar una alarma, detener la banda, enviar una señal a una entrada de PLC, accionar un dispositivo de marcado o ejecutar otra respuesta definida de la línea.
Diagrama de posición en el proceso que muestra ubicaciones habituales del detector antes de equipos críticos.
Detector frente a separador magnético
Un detector de metales detecta la presencia de metal y envía una señal. Un separador magnético captura físicamente los metales magnéticos adecuados. Resuelven distintas partes del problema de contaminación y pueden utilizarse conjuntamente.
| Pregunta | Detector de metales GJT-F | Separador magnético |
|---|---|---|
| Función principal | Detectar la presencia de metal y enviar una señal de salida. | Capturar o separar físicamente los metales magnéticos adecuados. |
| Hierro / acero | Puede detectarse cuando el objeto metálico y las condiciones de funcionamiento son adecuados. | El hierro o acero magnético adecuado puede capturarse con el separador correcto. |
| Aluminio / otros metales no magnéticos | Pueden detectarse en condiciones adecuadas. | Los separadores magnéticos convencionales no capturan el aluminio no magnético. |
| ¿Qué ocurre después de la detección? | La salida de relé puede utilizarse para activar una alarma, detener la banda, enviar una señal a una entrada de PLC o ejecutar otra acción. | El separador realiza la etapa de eliminación magnética física. |
| ¿Pueden utilizarse conjuntamente? | Sí. Puede incorporarse la detección cuando la línea también deba localizar metales que un imán podría no retirar. | Sí. La extracción magnética puede utilizarse aguas arriba o aguas abajo, en función del proceso. |
Punto clave para la selección: tell Corvelan whether you need metal detection, magnetic removal, or both. We will review the material, target contaminant and conveyor layout before recommending the equipment path.

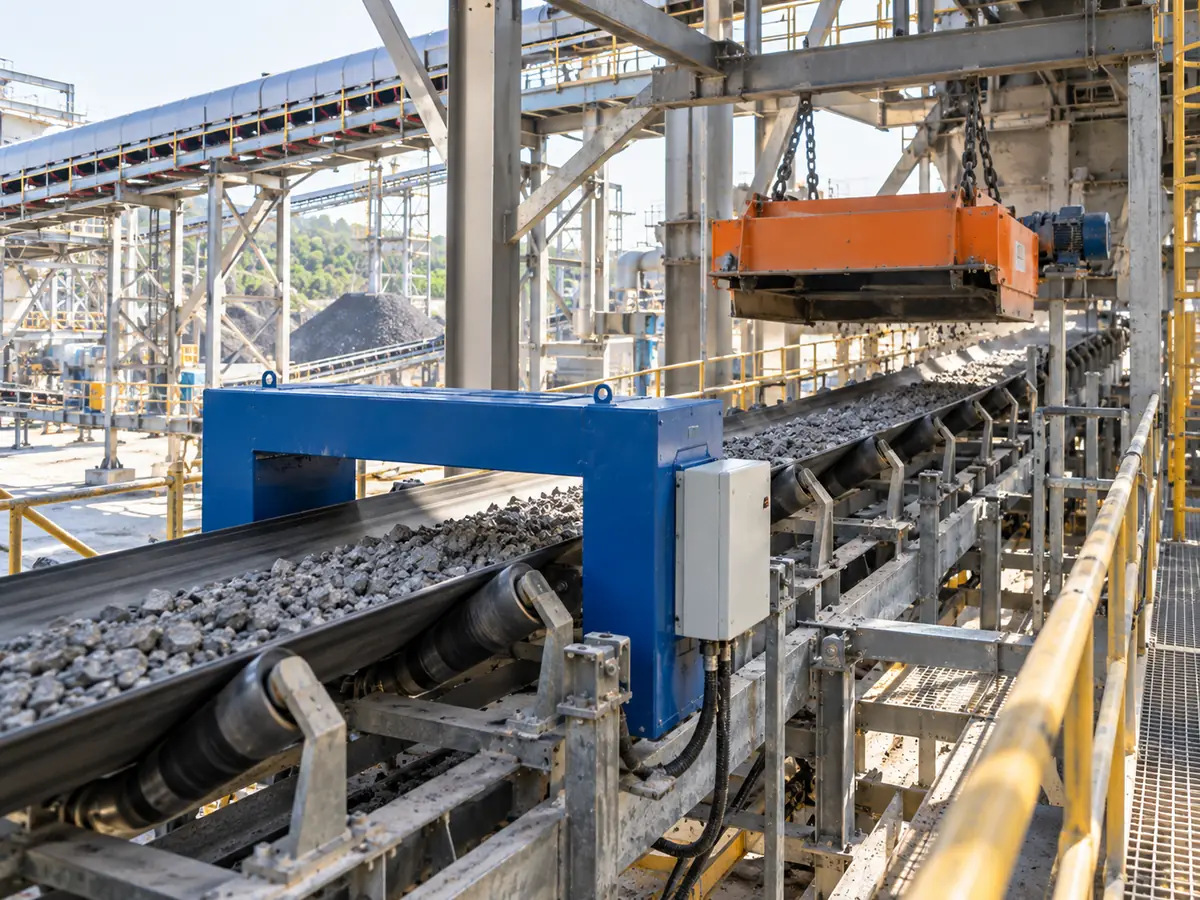

Diagrama técnico comparativo de las posiciones de detección de metales y extracción magnética en una línea de transporte.
Material y metal objetivo
Las especificaciones técnicas actuales del GJT-F contemplan aplicaciones en centrales térmicas, la industria cementera, materiales de construcción, la industria papelera, minería, la industria alimentaria y el procesamiento químico. Aun así, evaluamos el material realmente transportado antes de seleccionar el detector.
Las especificaciones contemplan la detección de hierro, aluminio, acero inoxidable y aleaciones metálicas. La detección depende de otros factores además del tipo de metal, por lo que debe indicarnos el tamaño o la forma del objeto metálico cuando sea relevante para su proceso.
Envíenos los siguientes datos del material cuando estén disponibles:
Principio de funcionamiento
El material a granel atraviesa la abertura de detección. Un objeto metálico altera la señal electromagnética. La electrónica evalúa esa variación y el relé envía una señal de detección al sistema de control del transportador.
Selección de modelo

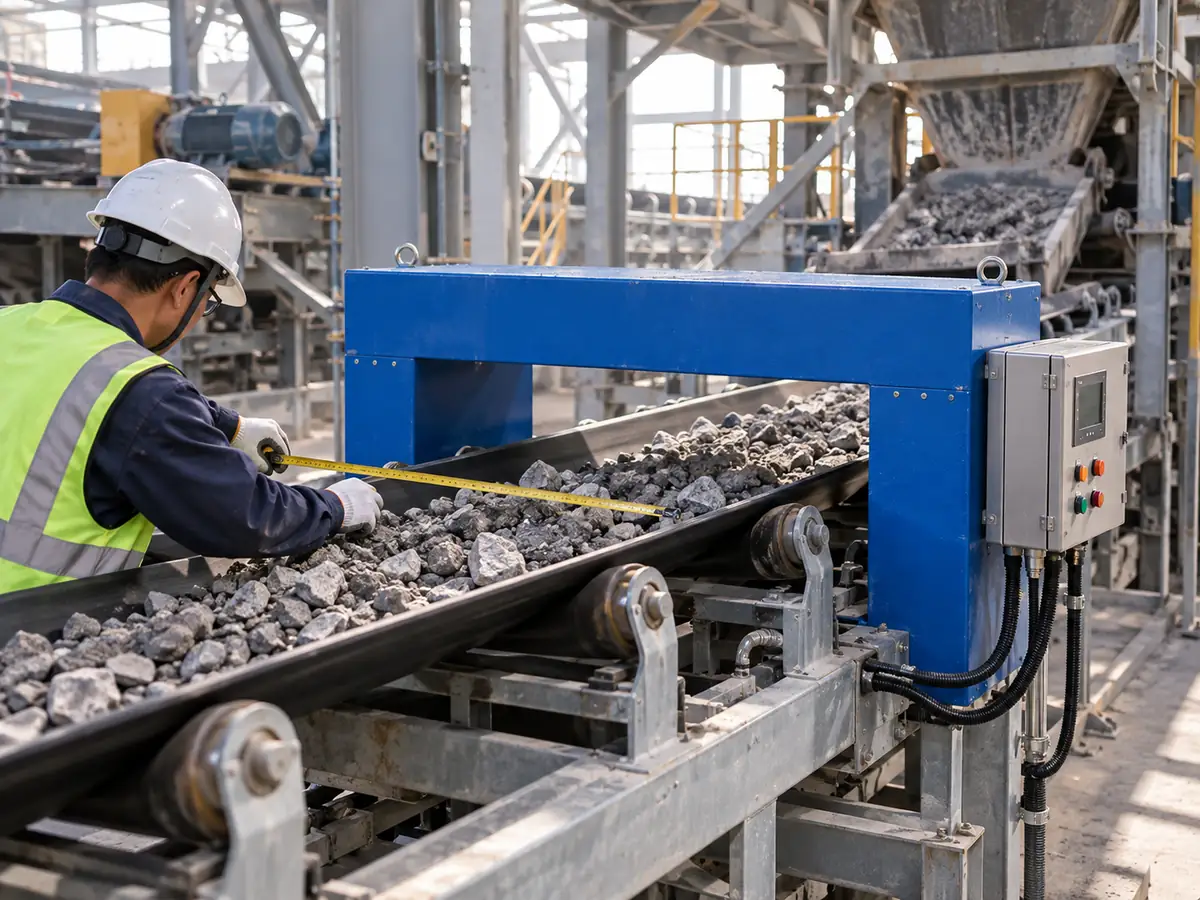

La anchura de la banda determina el primer modelo que debemos revisar. A continuación, comprobamos la profundidad del material, el metal objetivo, la velocidad de la banda, el entorno de instalación y la acción requerida tras la detección.
Flujo orientativo de selección: La anchura de la banda es el punto de partida, no el criterio definitivo para seleccionar el modelo.
| Anchura nominal de la banda (mm) | Modelo inicial que se debe revisar | What Corvelan checks next |
|---|---|---|
| 500 | GJT-5F | Profundidad del material, metal objetivo, velocidad normal y máxima de la banda, espacio disponible, vibraciones, empalmes o grapas de la banda, imanes o motores cercanos y la acción requerida de alarma / parada / PLC. |
| 650 | GJT-6F | |
| 800 | GJT-8F | |
| 1000 | GJT-10F | |
| 1200 | GJT-12F | |
| 1400 | GJT-14F | |
| 1600 | GJT-16F | |
| 1800 | GJT-18F | |
| 2000 | GJT-20F |
Tabla de selección de modelos
La gama GJT-F actual comprende nueve modelos para anchuras nominales de banda de 500 a 2000 mm. Utilice la tabla para consultar las especificaciones de la gama y confirme después las condiciones de la aplicación antes de considerar cualquier valor de sensibilidad como criterio de aceptación o rechazo.
| Modelo | Ancho de banda (mm) | Potencia (W) | Velocidad de banda (m/s) | Sensibilidad de referencia de la familia* | Peso (kg) |
|---|---|---|---|---|---|
| GJT-5F | 500 | ≤40 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 105 |
| GJT-6F | 650 | ≤40 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 125 |
| GJT-8F | 800 | ≤50 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 160 |
| GJT-10F | 1000 | ≤50 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 190 |
| GJT-12F | 1200 | ≤50 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 255 |
| GJT-14F | 1400 | ≤60 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 290 |
| GJT-16F | 1600 | ≤60 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 350 |
| GJT-18F | 1800 | ≤65 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 430 |
| GJT-20F | 2000 | ≤70 | 0.8–2.5 | Esfera de hierro/aluminio de φ20 mm* | 480 |
*Sensibilidad de referencia: Las especificaciones publicadas de la familia de productos indican como referencia una esfera de hierro/aluminio de φ20 mm, pero no especifican el método de ensayo controlado. La utilizamos como referencia para seleccionar la familia, no como garantía incondicional de detección mínima para cualquier material, espesor de la capa de material o instalación.
Alimentación eléctrica de la familia indicada en los datos facilitados: AC 220 V ±10%, 50 Hz.
Dimensiones de instalación
Utilice A, B, C, D, E, L y L1 del plano de la familia para comprobar si el bastidor del detector y la zona de soporte se adaptan al espacio disponible en el transportador. La disposición final dependerá también del modelo seleccionado y de los espacios libres de la instalación.
| Modelo | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|---|---|---|
| GJT-5F | 820 | 690 | 250 | 410 | 250 | 740 | 300 |
| GJT-6F | 1000 | 840 | 250 | 410 | 250 | 890 | 300 |
| GJT-8F | 1200 | 1010 | 250 | 410 | 250 | 1090 | 300 |
| GJT-10F | 1400 | 1240 | 250 | 410 | 250 | 1320 | 300 |
| GJT-12F | 1630 | 1470 | 250 | 430 | 300 | 1550 | 370 |
| GJT-14F | 1830 | 1680 | 250 | 430 | 300 | 1740 | 370 |
| GJT-16F | 2050 | 1890 | 250 | 430 | 300 | 1950 | 370 |
| GJT-18F | 2280 | 2120 | 250 | 430 | 300 | 2180 | 370 |
| GJT-20F | 2500 | 2340 | 250 | 430 | 300 | 2400 | 370 |
Rendimiento e instalación
Un único valor de sensibilidad no describe toda la aplicación. Evaluamos conjuntamente el objeto metálico que se desea detectar, el material, el transportador y los equipos circundantes.
| Comprobación | Por qué es importante | What to send Corvelan |
|---|---|---|
| Metal objetivo | El tipo, el tamaño, la forma y la orientación influyen en el objeto que se desea detectar. | Tipo de metal y tamaño de la pieza más pequeña que debe detectarse. |
| Espesor de la capa de material | Modifica la distancia entre el objeto y la zona de detección. | Profundidad normal y máxima de la capa de material sobre la banda. |
| Estado del material | Los materiales conductores, magnéticos o altamente mineralizados pueden alterar la respuesta del detector. | Material, humedad, tamaño de partícula y densidad aparente, cuando sean relevantes. |
| Velocidad de banda | El intervalo de referencia de la familia es de 0,8–2,5 m/s. | Velocidad normal y máxima. |
| Vibración | Las instrucciones de la familia indican el montaje directo sobre el bastidor con una amplitud de vibración inferior a 0,5 mm y el uso de un soporte fijo independiente por encima de ese valor de referencia. | Fotografía, vídeo o datos de vibración medidos, si están disponibles. |
| Empalme/grapas de la banda | Las piezas metálicas de la banda pueden afectar a la configuración de detección. | Fotografía, plano o tipo de empalme/grapa. |
| Equipos cercanos | Los imanes, los motores de gran tamaño, los VFD y las estructuras pesadas de acero pueden afectar al entorno de instalación. | Disposición del transportador y ubicación de los equipos cercanos. |

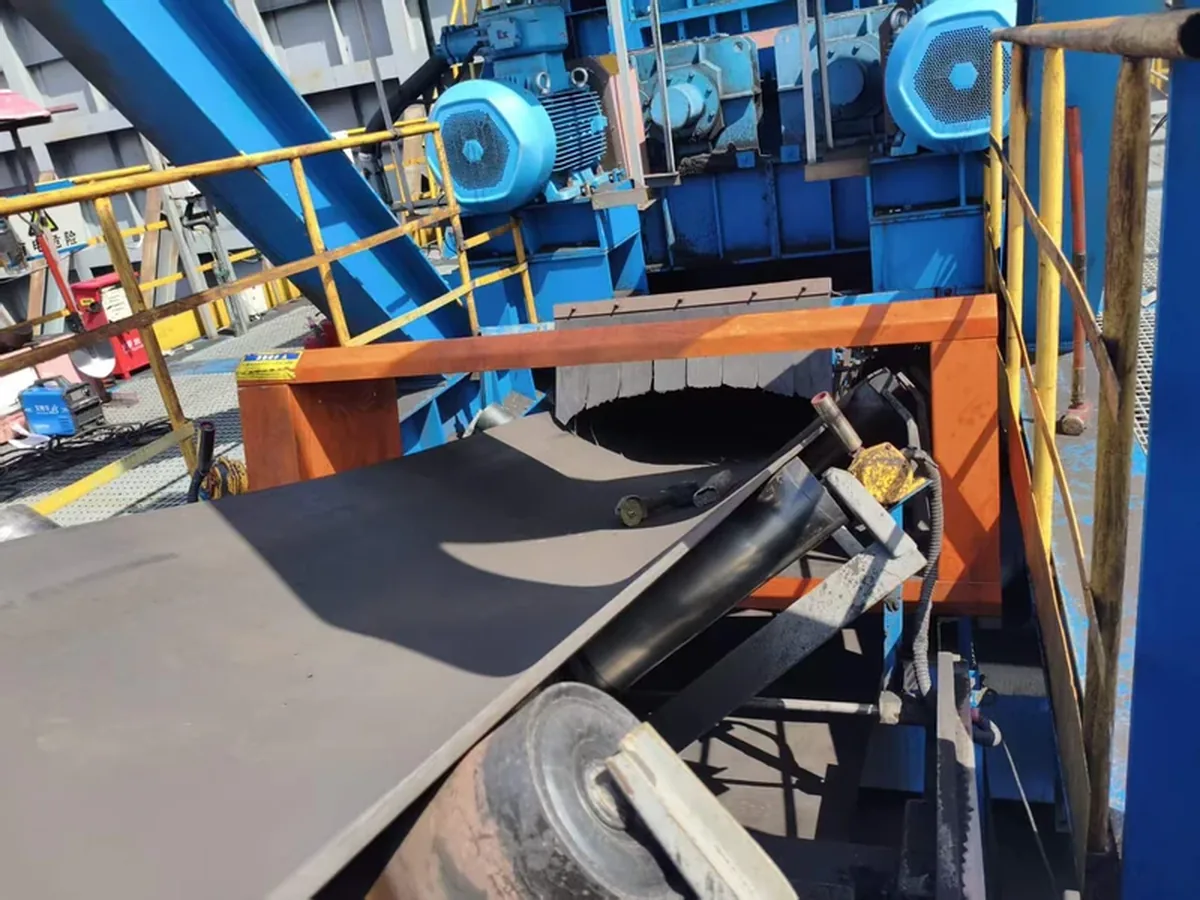

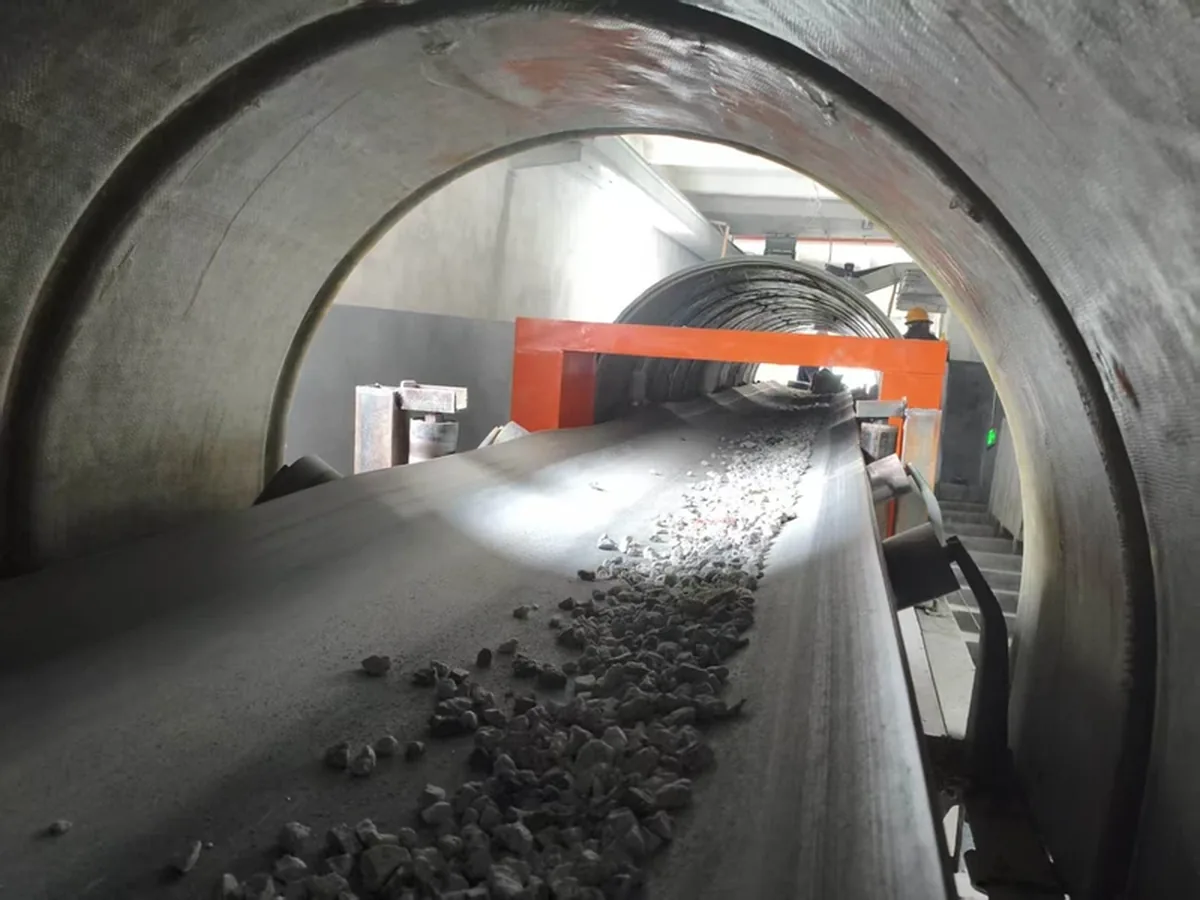

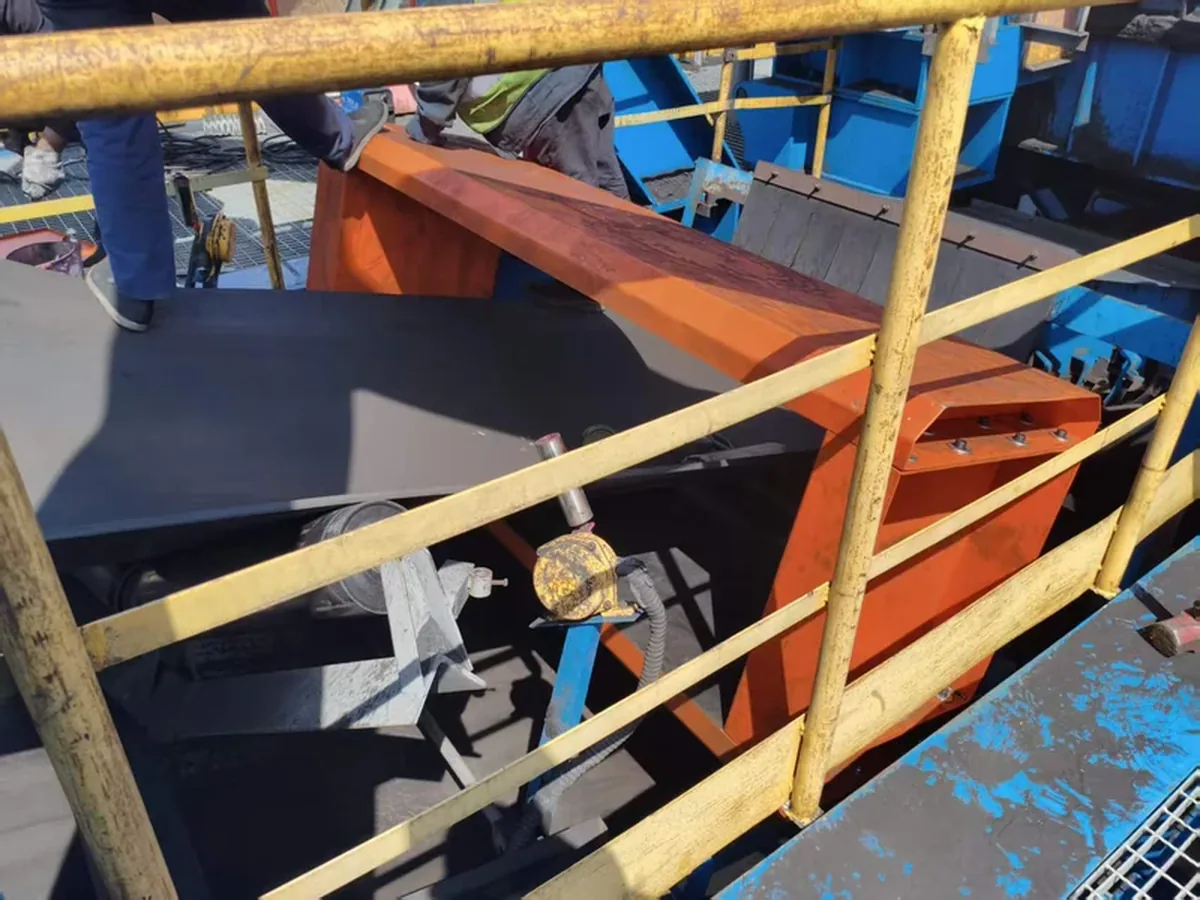

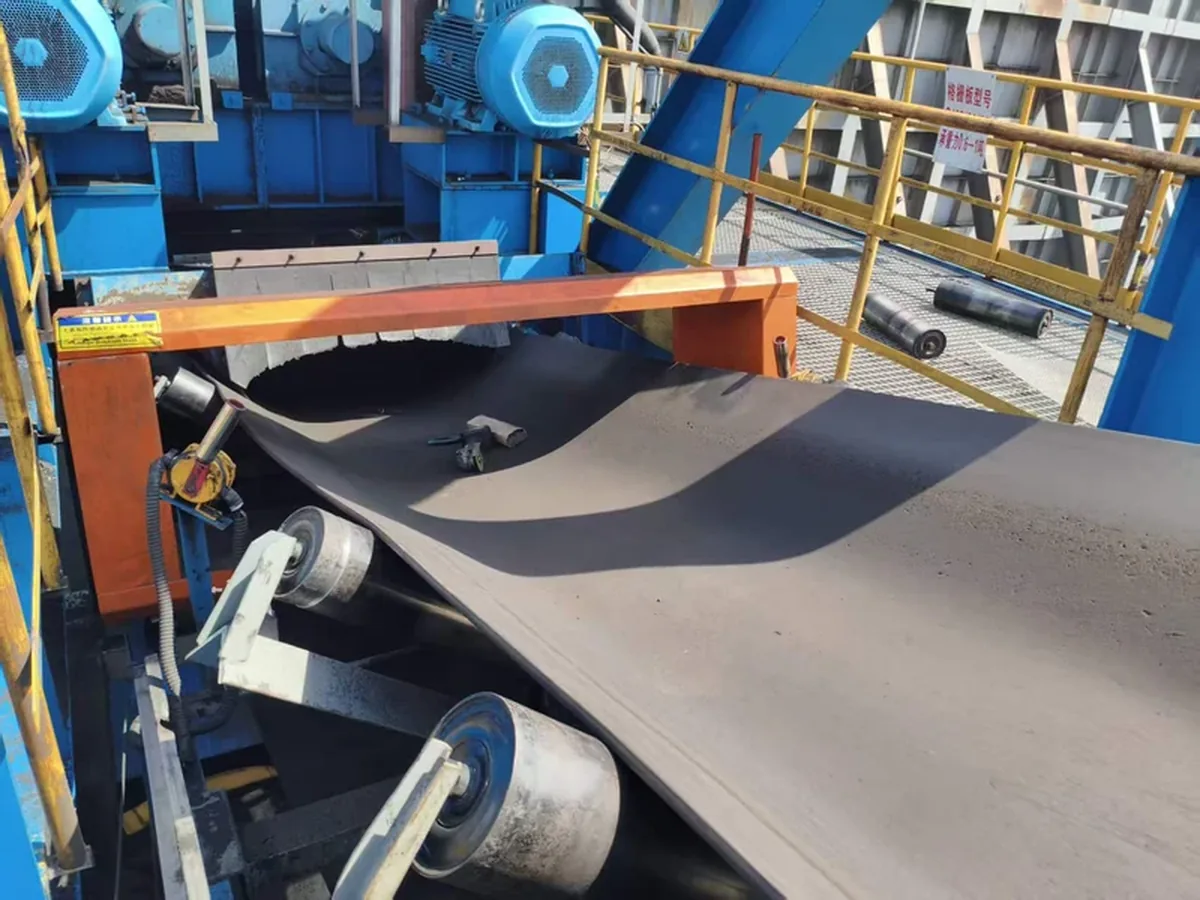

Referencias de instalación de la familia
Controles y respuesta
El detector detecta el metal y envía una señal de control; no retira físicamente el metal por sí solo. Los datos de la familia GJT-F indican un contacto de relé normalmente abierto (NO) y otro normalmente cerrado (NC), además de un retardo de 1–10 segundos en la desactivación del relé. Las salidas pueden conectarse a una alarma, una parada de banda, PLC, un dispositivo de marcado u otro dispositivo de rechazo o separación.
Comprobación de la detección
Para definir un objetivo útil no basta con un único valor de sensibilidad. El valor correspondiente a una esfera de hierro/aluminio de φ20 mm que figura en la tabla se mantiene como referencia de la familia, ya que la ficha suministrada no especifica un método de ensayo controlado completo.
Importante: la referencia de la familia de φ20 mm no se publica aquí como garantía incondicional de detección mínima.
Información de la familia y comprobación del proyecto
Las especificaciones publicadas actualmente para la familia de productos GJT-F y las fotografías reales de instalaciones de esta familia respaldan la identidad del producto, la gama de modelos, los datos eléctricos y de control indicados, las dimensiones y las referencias de instalación utilizadas en esta página. El rendimiento de detección en una línea específica sigue dependiendo del material real, del metal objetivo y de las condiciones de instalación.
Los diagramas de ingeniería ilustran los principios de detección, las posiciones de instalación y los principales factores de selección.
¿Qué ocurre a continuación?
Utilizamos la información facilitada para acotar el modelo, comprobar las condiciones de instalación y definir los datos restantes necesarios para preparar el presupuesto.
Preguntas frecuentes
Los datos actuales de nuestra familia GJT-F indican hierro, aluminio, acero inoxidable y metales de aleación. El tamaño mínimo de metal que el detector puede localizar en condiciones reales sigue dependiendo del tamaño, la forma y la orientación del metal, del espesor de la capa de material, del material transportado y de las condiciones de instalación.
Nuestra gama actual GJT-F cubre anchuras nominales de banda de 500 a 2000 mm, desde GJT-5F hasta GJT-20F. Confirmamos el modelo definitivo según el perfil real de la banda, el espesor de la capa de material y el espacio de instalación disponible.
La tabla de la familia indica como referencia una esfera de hierro/aluminio de φ20 mm. Dado que la ficha facilitada no especifica un método de ensayo completo ni contempla todas las condiciones posibles del material, utilizamos este valor como referencia para la selección. Si el tamaño mínimo del metal es un factor crítico, lo comprobamos en las condiciones de funcionamiento acordadas.
El plano de disposición de la familia muestra, como ejemplo de instalación, una distancia superior a 10 m respecto a un separador magnético de banda y rodillos no magnéticos cerca del detector. Envíenos la disposición real de la instalación, ya que el tipo de imán, las estructuras metálicas y las interferencias eléctricas varían de una planta a otra.
Los datos de la familia hacen referencia a una función de detección de grapas metálicas de banda. Confirmamos el diseño real de la grapa o del empalme y lo incluimos en la comprobación de detección para su transportador.
No. El GJT-F detecta el evento y proporciona salidas de alarma/relé. La retirada física requiere una actuación independiente integrada en el diseño de su línea, como la parada de la banda y la retirada manual, un dispositivo de rechazo u otro equipo de separación.
Empiece por indicar el material, el metal que debe detectarse, el caudal y las condiciones o el plano del transportador o de la instalación. Si dispone de ellos, envíe también el ancho y la velocidad de la banda, el espesor de la capa de material, el tipo de empalme, las vibraciones, los equipos magnéticos o eléctricos cercanos, la alimentación eléctrica y la acción que desea que se ejecute tras la detección.
Datos que debe enviar para solicitar presupuesto
Empiece por los cuatro datos indicados a continuación. Añada los detalles del transportador y de la detección cuando estén disponibles para que podamos comprobar el modelo y la instalación con menos intercambios de información.
Send these details to Corvelan. We will check the GJT-F model range, installation conditions and the control action you need before preparing the quote.
Siguiente paso
Envíenos los datos del material, el metal que debe detectarse, el caudal y el transportador. Revisaremos el modelo de partida, las condiciones de instalación y los requisitos de detección necesarios para completar el presupuesto.
