Bei der Magnetseparation werden magnetisch ansprechbare Partikel aus dem Förderweg des übrigen Materials herausgezogen. Ein Magnetscheider führt das Aufgabegut einem Magnetfeld zu, hält den Zielstoff fest oder lenkt ihn um und leitet das abgeschiedene Material zu einer separaten Austragsstelle. Nach demselben Prinzip entfernt eine Trocken-Magnettrommel Stahlteile aus Granulat, während eine Nass-Magnettrommel Magnetit aus einer Suspension zurückgewinnt. Der Unterschied besteht darin, wie der Zielstoff in das Magnetfeld gelangt und wodurch er ausgetragen werden kann, bevor er erfasst wird.

Choose a separator for your process

Wie funktioniert die Magnetseparation?

Bei der magnetischen Trennung entstehen zwei Materialströme, da das Zielmaterial stärker auf ein Magnetfeld reagiert als das umgebende Material. Wenn beispielsweise trockenes Granulat und Stahlteile über eine Magnettrommel geführt werden, fällt das Granulat ab, während die Stahlteile lange genug an der rotierenden Oberfläche haften bleiben, um zu einem anderen Auslauf transportiert zu werden.

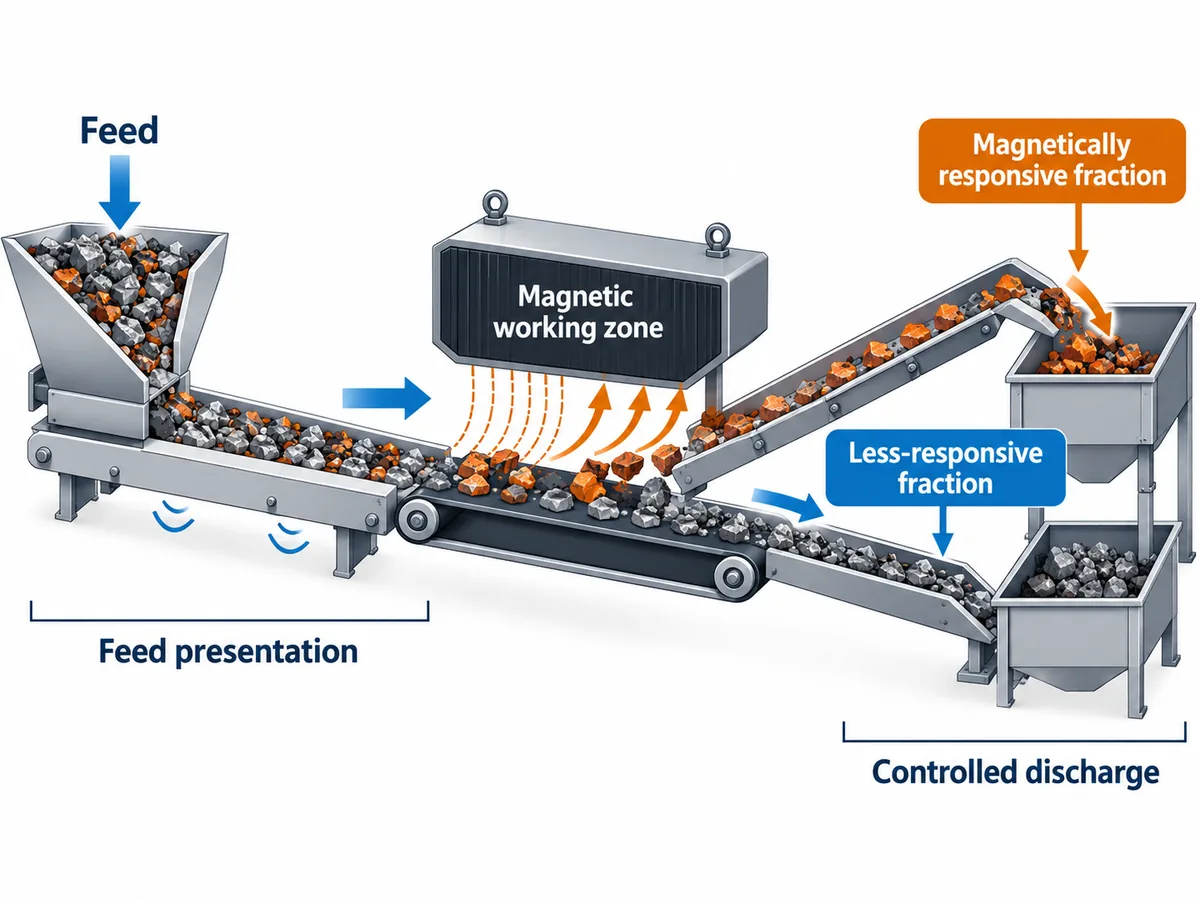

Von der Materialaufgabe zu zwei getrennten Austragswegen

Von der Materialaufgabe zu zwei getrennten Austragswegen

Führen Sie das Aufgabematerial zu, erfassen Sie das Zielmaterial und trennen Sie anschließend die beiden Fraktionen voneinander, bevor sie ausgetragen werden. Jeder Schritt muss zuverlässig funktionieren, damit das Zielmaterial den vorgesehenen Auslauf erreicht.

  1. Aufgabegut zuführen. Ein Aufgeber, Förderer, eine Schurre oder ein Behälter führt das Gemisch in den Arbeitsbereich. Aufgabeschichthöhe und -verteilung bestimmen den Weg, den jedes Partikel zurücklegen muss.
  2. Zielkomponente bewegen oder festhalten. Ein Permanentmagnet oder eine erregte Spule erzeugt das Magnetfeld. Magnetisch reagierende Bestandteile bewegen sich zum stärkeren Bereich des Feldes, sofern die Anziehungskraft die Kräfte überwindet, die sie auf ihrer ursprünglichen Bahn halten.
  3. Stoffströme trennen. Weniger stark magnetisch ansprechendes Material wird durch die Schwerkraft, das Förderband oder die Flüssigkeitsströmung weitertransportiert. Das abgeschiedene Material verbleibt auf einer Oberfläche, wird von einem Reinigungsband mitgeführt oder durch einen Trommelmantel ausgetragen.
  4. Das abgeschiedene Material separat austragen. Eine Trommel oder ein Band kann es aus dem aktiven Magnetfeld zu einem separaten Auslauf transportieren. Ein Sammelgitter hält es zurück, bis es während eines Reinigungszyklus entfernt wird. Die Ausführung des Austrags hält beide Materialströme voneinander getrennt.

Funktionsweise eines Magnetabscheiders

Die magnetische Trennung bezeichnet das Verfahren. Ein Magnetabscheider ist die Maschine oder Baugruppe, die das Materialgemisch zuführt, dem Magnetfeld aussetzt und die Fraktionen erfasst. Wenn ein Lebensmittelbestandteil oder recycelter Kunststoff von Verunreinigungen freigehalten werden muss, wird der Nutzmaterialstrom in der Regel am Magneten vorbeigeführt. In einer Magnetit-Aufbereitungsanlage ist hingegen die magnetische Fraktion der Nutzmaterialstrom. Bevor einer der beiden Ausläufe als Produktauslauf bezeichnet wird, muss festgelegt werden, welches Trennergebnis maßgeblich ist. Eriez-Handbuch zur Trocken-Magnettrommel, S. 3–4 · Eriez-Broschüre zur Nass-Magnettrommel, Aufkonzentrierungsbetrieb

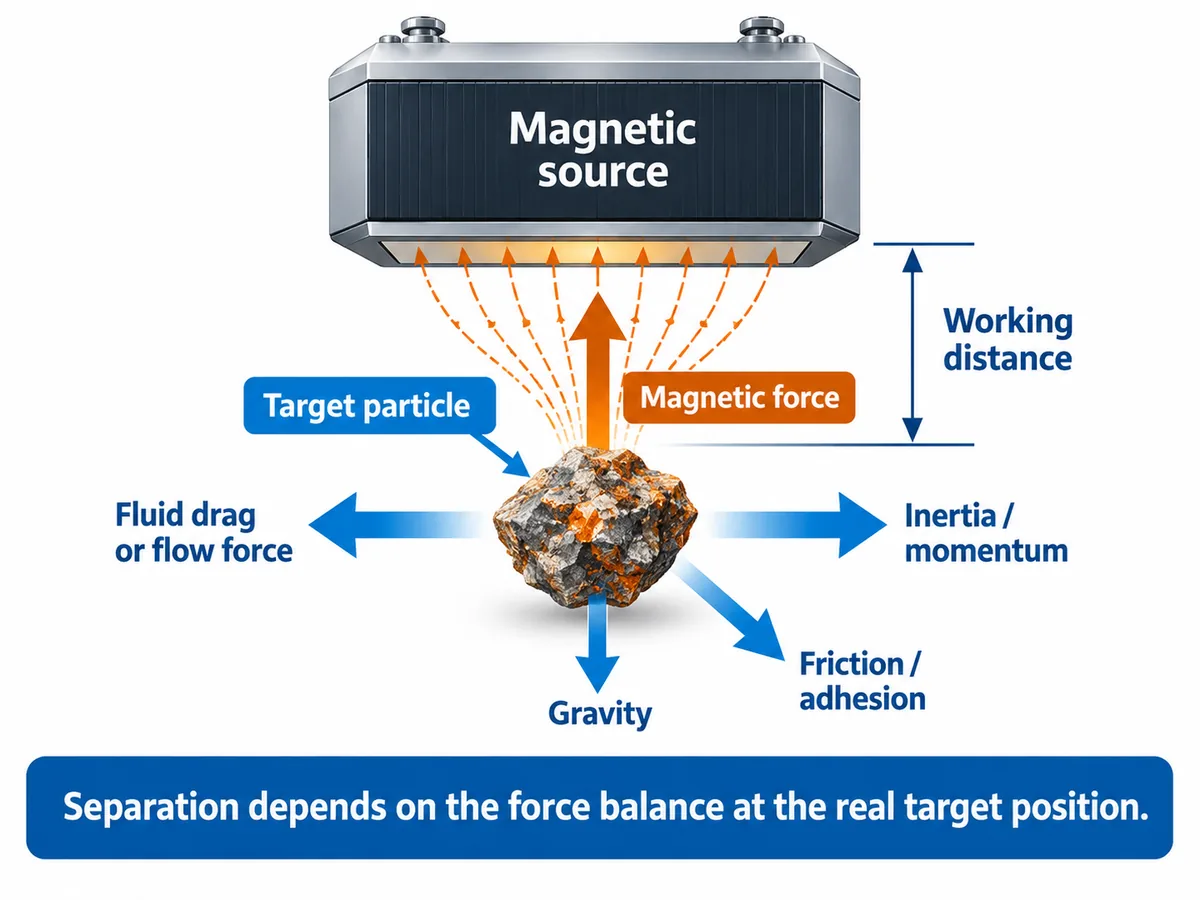

Warum bewegt sich ein Partikel auf den Magneten zu?

Ein Zielpartikel muss sich weit genug bewegen oder lange genug anhaften, um den vorgesehenen Austrag zu erreichen. Entscheidend sind sowohl seine Reaktion auf das Magnetfeld als auch die Kräfte, die es im Aufgabegut festhalten oder forttragen. Ausgangspunkt der Betrachtung ist der Bereich, in dem sich das Partikel bewegt.

Magnetisches Ansprechverhalten und Partikelgröße

Magnetisches Ansprechverhalten und Partikelgröße

Die magnetische Suszeptibilität beschreibt, wie leicht sich ein Material in einem angelegten Magnetfeld magnetisieren lässt. Ein stark magnetisch ansprechendes Stahlstück lässt sich unter gleichen Bedingungen in der Regel leichter bewegen als ein gleich großes, schwach magnetisches Mineralpartikel. Auch Größe und Form sind von Bedeutung. Ein feines Partikel enthält nur wenig magnetisch beeinflussbares Material und kann daher der Materialströmung folgen oder an einem größeren Korn anhaften. Ist ein magnetisches Mineral in einem anderen Mineral eingeschlossen, wirkt das Magnetfeld auf das gesamte Korn. Ein stärkeres Feld kann dieses Mischkorn abscheiden, dabei jedoch auch unerwünschtes Material mit austragen. Wenn der Wertstoffgehalt problematisch ist, prüfen Sie vor dem Vergleich verschiedener Feldstärken, wie gut die Minerale beim aktuellen Mahlgrad aufgeschlossen sind. LONGis Überblick über die industrielle Separation

Schütthöhe, Geschwindigkeit und Arbeitsabstand

Bei einer hohen Materialschicht auf dem Förderband ist ein am Schüttungsgrund liegendes Stahlstück weiter von einem Überbandmagnetabscheider entfernt und muss sich durch das umgebende Material bewegen. Bei höherer Bandgeschwindigkeit steht ihm außerdem weniger Zeit zur Verfügung, um sich innerhalb einer gleich langen Wirkzone zu bewegen. Prüfen Sie den tiefsten Bereich der Materialschicht, insbesondere bei maximaler Aufgabe. Wenn die Schütthöhe über die Bandbreite variiert, vergleichen Sie bei gleicher Geschwindigkeit eine flachere, gleichmäßigere Materialschicht mit der aktuellen Aufgabe. Nimmt die Zahl der nicht abgeschiedenen Stahlteile bei einem vergleichbaren Schüttungsprofil auch mit steigender Geschwindigkeit zu, prüfen Sie, ob das Material lange genug unter dem Magneten verweilt und ob das abgeschiedene Material weiterhin in die richtige Schurre gelangt. Eriez-Auswahlleitfaden für Hängemagnete

Wie trennen Trocken-Magnettrommeln Eisenmetalle ab?

Eine Trocken-Magnettrommel führt das magnetisch reagierende Material an ihrem Trommelmantel entlang, nachdem das übrige Material bereits abgefallen ist. Ein Trennblech zwischen diesen beiden Flugbahnen leitet die Materialströme zu getrennten Ausläufen. Dieses Verfahren eignet sich gut für trockenes, frei fließendes Schüttgut, wenn das Zielmaterial stark magnetisch reagiert und das Aufgabematerial den Wirkbereich in einer gleichmäßigen Schicht erreicht.

Im Inneren der rotierenden Trommel

Im Inneren der rotierenden Trommel

Das Magnetsystem bleibt im Inneren der Trommel feststehend, während sich der Trommelmantel darum dreht. Eine Zuführeinrichtung bringt das Materialgemisch im aktiven Bereich auf den Trommelmantel auf. Weniger stark reagierendes Material wird durch die Schwerkraft und die Bewegung des Trommelmantels abgeführt. Eisenhaltiges Material haftet länger am Trommelmantel und wird weiter um die Trommel herumgeführt. Sobald der Trommelmantel den aktiven Magnetbogen verlässt, löst sich das Material. Dieser Vorgang wird mitunter durch eine Abstreifleiste unterstützt, die das Material um den Trommelmantel herumführt. Der Abwurfpunkt hängt vom aktiven Magnetbogen, der Drehzahl des Trommelmantels und der Geometrie des Austrags ab. Eriez SM-340, Einführung und Installation

Aufgabeverteilung und Position des Trennblechs

Wenn die Zuführeinrichtung das Material als dickes Band auf einer Seite aufgibt, verteilen Sie zunächst die Materiallast über die nutzbare Trommelbreite. Wenn beide Fraktionen den Trommelmantel sichtbar an unterschiedlichen Punkten verlassen, aber im selben Behälter landen, prüfen Sie ihre Fallpositionen relativ zum Trennblech und ob Material darüber hinwegspringt. Feuchtes Aufgabematerial kann Gutprodukt in den Ausschuss mitreißen. Beproben Sie nach jeder Änderung beide Austräge bei der üblichen Durchsatzleistung und prüfen Sie, wie viel Nutzmaterial zusammen mit dem Stahl ausgetragen wurde. Für einen bestehenden Trockenprozess zeigt die Ausrüstungsseite, wie eine geregelte Materialzufuhr und getrennte Austräge zusammenwirken. Corvelan Trocken-Trommelmagnetabscheider

Wie trennt ein Nass-Trommelmagnetscheider Magnetit aus einer Suspension ab?

Ein Nass-Trommelmagnetscheider zieht das Magnetit an den rotierenden Trommelmantel und transportiert es zum Austrag für das magnetische Produkt, während die übrige Suspension durch den Behälter strömt. Das Wasser trägt die Gangart, also die unerwünschten Minerale, ab. Gleichzeitig erzeugt die Strömung Schleppkräfte, durch die magnetisch ansprechende Feinpartikel in die Berge gelangen können, bevor sie von der Trommel erfasst werden.

Erfassung, Transport und Ablösung

Erfassung, Transport und Ablösung

Der Behälter führt die Suspension an einem feststehenden Magnetsystem im Inneren des rotierenden Trommelmantels vorbei. Das Magnetit haftet im Bereich des wirksamen Magnetbogens an, wird vom Trommelmantel mitgeführt und löst sich hinter diesem Bereich am Austrag für das magnetische Produkt ab. In einem Schwertrübekreislauf wird das ausgetragene Material in das Schwertrübesystem zurückgeführt. Bei der Erzaufbereitung kann es zur weiteren Anreicherung einer Nachreinigungsstufe zugeführt werden. Berücksichtigen Sie diese beiden Einsatzfälle beim Vergleich von Prüfberichten. Im ersten Fall werden Schwertrübeverluste und die Qualität des zurückgeführten Materials bewertet, im zweiten Fall die Mineralrückgewinnung und der Konzentratgehalt. Eriez MMPB-470, für Schwertrübe- und Aufkonzentrierungsanwendungen

Suspensionsvolumenstrom, Feststoffanteil und Einsatzart der Trommel

Erfassen Sie den Suspensionsvolumenstrom und den Trockenfeststoffdurchsatz getrennt. Durch die Verdünnung der Aufgabe kann sich das vom Tank zu bewältigende Suspensionsvolumen erhöhen, während der Trockenfeststoffdurchsatz nahezu konstant bleibt. Ein steigender Magnetitanteil kann die Trommel stärker belasten, selbst wenn der Suspensionsvolumenstrom konstant bleibt. Nehmen die Verluste an magnetischem Material bei einer Erhöhung des Volumenstroms zu, vergleichen Sie den Anteil des magnetischen Materials im Abgang bei stationären Versuchsläufen mit ähnlichem Feststoffdurchsatz. Halten Sie bei der Untersuchung des Volumenstromeinflusses den Trockenfeststoffdurchsatz und den Anteil des magnetischen Materials so konstant wie praktisch möglich. Steigen die Verluste bei ähnlichem Volumenstrom und höherem Magnetitgehalt der Aufgabe, prüfen Sie, wie viel magnetisches Material der Trommelmantel transportieren muss. Eine Vorreinigungsstufe ist in der Regel auf eine hohe Rückgewinnungsrate ausgelegt, während eine Reinigungsstufe einen höheren Konzentratgehalt anstrebt. Legen Sie die Einsatzart fest, bevor Sie die Tankbauform auswählen oder die Ergebnisse verschiedener Aggregate vergleichen. Betriebsmerkmale der Eriez Nass-Magnettrommel · Corvelan Nass-Trommelmagnetscheider

Bei einem frei fließenden trockenen Materialstrom beginnen Sie mit einem Versuch mit einem Trocken-Trommelmagnetscheider. Liegt der Magnetit bereits als Suspension vor, beginnen Sie mit einem Versuch mit einem Nass-Trommelmagnetscheider. Vergleichen Sie vor der Umstellung eines Trockenprozesses auf ein Nassverfahren die Kosten und den verfügbaren Platz für Wasseraufbereitung und Entwässerung. Trocken- und Nasstrommelkonfigurationen vergleichen

Wie funktionieren Überbandmagnetabscheider und Magnetkopfrollen?

Ein Überbandmagnetabscheider hebt eisenhaltige Teile vom Förderband ab, während eine Magnetkopfrolle sie am laufenden Förderband festhält, wenn dieses die Kopfrolle umläuft. Der Abhebepunkt und die Stelle, an der das abgeschiedene Metall aufgenommen werden kann, bestimmen, ob sich eine der beiden Anordnungen in die Förderlinie integrieren lässt.

Selbstreinigende Überbandmagnete

Selbstreinigende Überbandmagnete

Ein Magnet hängt über einem Förderband oder in der Nähe der Abwurfstelle. Wird beispielsweise eine Schraube vom Magneten angezogen, transportiert ein separates Austragsband sie aus dem Produktstrom und wirft sie außerhalb des aktiven Magnetbereichs ab. Bei einem Elektromagneten wird das Magnetfeld durch den Strom in der Spule erzeugt. Ein Permanentmagnet erzeugt auch bei stillstehendem Austragsband weiterhin ein Magnetfeld. Bei Förderstrecken mit hohem Materialaufkommen sind vor der Wahl der Montageposition die maximale Schütthöhe, die Bandgeschwindigkeit und die vorgesehene Abwurfstelle für das abgeschiedene Metall zu prüfen. Liegt das abzuscheidende Teil aufgrund einer hohen Schüttgutschicht außerhalb des wirksamen Erfassungsabstands, kann es durch eine freiere Abwurfparabel besser zugänglich werden, sofern die Geometrie der Übergabestelle ausreichend Platz für beide Abwurfwege bietet. Eriez-Auswahlleitfaden für Hängemagnete · Corvelan Permanent-Überbandmagnete

Magnetische Kopftrommeln

Eine Magnetkopfrolle ersetzt die herkömmliche Rolle am Förderbandabwurf. Das Schüttgut fällt entlang seiner normalen Abwurfparabel herab. Am Förderband festgehaltene Eisenteile werden über diesen Punkt hinaus um die Rolle herum mitgeführt und fallen in eine separate Schurre. Diese Anordnung eignet sich, wenn am Kopfende des Förderbands genügend Platz für beide Austragswege vorhanden ist. Erfordern Schwankungen in der Materialzufuhr eine genauere Steuerung der Materialaufgabe auf den Magnetscheider, bietet eine separate Trocken-Magnettrommel eine unabhängig regelbare Zuführeinrichtung, Trommeldrehzahl und Trennklappe. Corvelan Magnetkopfrolle

Wie trennen Inline-Magnete Eisen aus Pulvern und Flüssigkeiten ab?

Inline-Magnete führen einen fließenden Materialstrom nahe an magnetischen Oberflächen vorbei, sodass sich magnetisch ansprechbare Partikel dort ansammeln können, während der Hauptmaterialstrom ungehindert weiterfließt. Die Einbauausführung hängt von der Art der Materialbewegung ab. Eine trockene Schwerkraftrutsche, eine unter Druck stehende Flüssigkeitsleitung und ein Mineralsuspensionsbehälter stellen jeweils unterschiedliche Anforderungen.

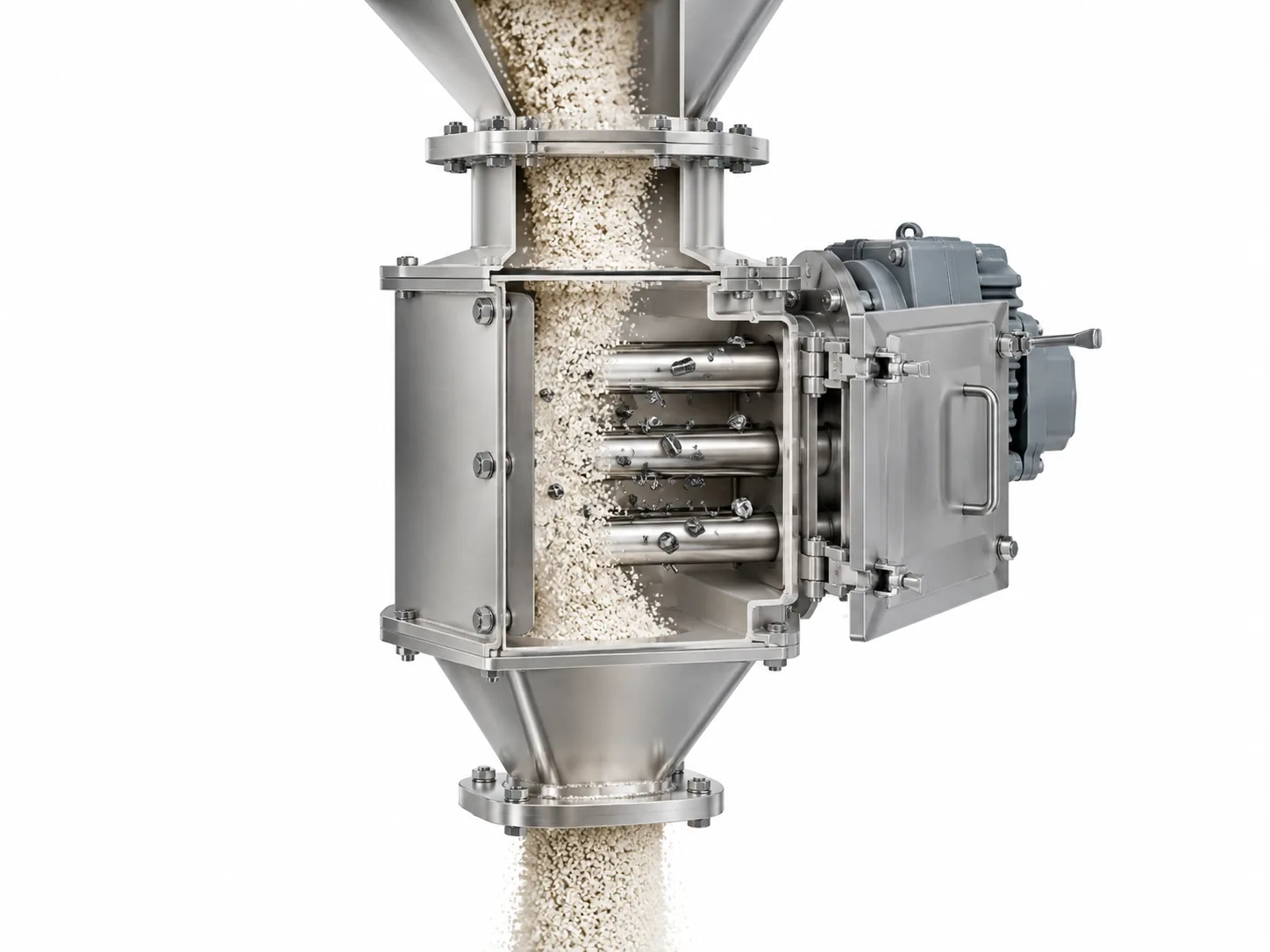

Schwerkraftbeschickte Trockenrutschen und Magnetgitter

Schwerkraftbeschickte Trockenrutschen und Magnetgitter

Rohre oder Platten bieten verteilten Eisenpartikeln mehrere Möglichkeiten, in die Nähe einer magnetischen Oberfläche zu gelangen. Frei fließendes Granulat kann ein Magnetgitter umströmen. Feines Pulver, das an diesen Rohren Brücken bildet oder sie mit einer Schicht überzieht, erfordert möglicherweise eine Rutsche oder eine andere Geometrie, durch die der Strömungsweg erhalten bleibt. Prüfen Sie, ob sich eine ungleichmäßige Schicht oder ein Bypass bildet, durch den das Aufgabegut am Magneten vorbeigeführt wird. Wenn sich abgeschiedenes Metall und Pulver ansammeln, können sich der wirksame freie Querschnitt und die Exposition gegenüber dem Magnetfeld verändern. Kontrollieren Sie daher die Abscheidung über einen normalen Reinigungszyklus hinweg. Corvelan Rohrmagnetabscheider für trockene Schüttgüter · Auswahl eines Magnetabscheiders für Pulver

Flüssigkeitsleitungen und gepumpte Suspensionen

Ein Magnetabscheider für Flüssigkeitsleitungen führt den Förderstrom in einem für diesen Einsatz ausgelegten Gehäuse an magnetischen Flächen vorbei. Bei der Auswahl sind Druck, Temperatur, Durchfluss, Medienverträglichkeit und Zugänglichkeit für die Reinigung zu berücksichtigen. Bei einer umgewälzten Flüssigkeit mit gelegentlich auftretenden eisenhaltigen Verschleißpartikeln kann ein solcher Abscheider für diese Reinigungsaufgabe geeignet sein. Bei einem kontinuierlichen Suspensionsstrom mit rückgewinnbarem Magnetit empfiehlt sich ein Versuch mit einem Nasstrommel-Magnetscheider, wenn das Mineral bei produktionsüblichen Durchsatzleistungen abgeschieden und ausgetragen werden soll. Zunächst ist zu klären, ob die Leitung eine gelegentliche Reinigung oder eine kontinuierliche Rückgewinnung erfordert. Goudsmit Abscheidertypen und Magnetfilter

Welche Materialien lassen sich durch Magnetseparation entfernen oder zurückgewinnen?

Ausgangspunkt ist das magnetische Verhalten des eigentlichen Zielmaterials. Fremdkörper aus Kohlenstoffstahl und Magnetit zeigen in der Regel eine starke magnetische Reaktion. Schwach magnetische Minerale erfordern möglicherweise einen höheren Feldgradienten nahe der Partikelbahn, während leitfähige Nichteisenmetallteile einen anderen Trennmechanismus benötigen.

Stahl, Magnetit und schwach magnetische Minerale

Zu trennendes Material Industrielles Beispiel Entscheidungskriterien für den nächsten Schritt
Schrauben, Drähte oder Fragmente aus Kohlenstoffstahl Schutz eines Brechers oder Reinigung eines trockenen Kunststoffstroms Prüfen Sie die kleinste schädliche Partikelgröße und ob das Teil im Material eingebettet ist, obenauf mitgeführt wird oder am Austrag zugänglich ist.
Magnetit in Suspension Eisenhaltiges Konzentrat rückgewinnen oder Schwertrübe zurückführen Legen Sie die Betriebsweise der Trommel entsprechend dem gewünschten Konzentrat- oder Rückführstrom fest. Erfassen Sie den Suspensionsdurchsatz, den Feststoffgehalt und die magnetische Beladung.
Schwachmagnetische Eisenminerale wie Hämatit Ein Erz aufbereiten oder eisenhaltige Verunreinigungen in einem aufbereiteten Aufgabegut reduzieren Prüfen Sie den Aufschlussgrad und die Korngröße des Minerals. Vergleichen Sie ein geeignetes Hochintensitäts- oder Hochgradientenverfahren unter gemeinsamer Betrachtung von Gehalt und Rückgewinnungsrate.

In einem Nass-Hochgradienten-Magnetscheider kann eine geeignete Matrix die Magnetfeldänderung in kleinen Bereichen konzentrieren, in denen schwach magnetische Partikel abgeschieden werden können. In einer veröffentlichten Laborstudie zu einem Mischerz aus Magnetit und Hämatit wurden zunächst Schwachfeld-Magnettrommeln und anschließend eine Hochgradientenmatrix für das verbleibende Material eingesetzt. Wenn Ihr Aufgabegut ebenfalls beide Minerale enthält, bietet diese Verfahrensfolge einen Ausgangspunkt für einen Versuch. Prüfen Sie Gehalt und Rückgewinnungsrate jeder Stufe, um festzustellen, welchen zusätzlichen Nutzen die Aufbereitung des zweiten Stoffstroms bietet. Platten- und Matrixausführungen weisen unterschiedliche Strömungswege auf. Dokumentieren Sie daher, welche Anordnung Sie prüfen und wie die abgeschiedene Fraktion ausgetragen wird. Öffentlich zugängliche Studie zur Aufbereitung von Hämatit–Magnetit-Mischerzen · Platten-Nasshochintensitäts-Magnetscheider von Corvelan

Aluminium, Edelstahl und Metalldetektion

Ein Wirbelstromabscheider erzeugt ein veränderliches Magnetfeld, das in elektrisch leitfähigen Teilen wie Aluminium Wirbelströme induziert. Die daraus resultierende Kraft lenkt Teile geeigneter Größe aus ihrer ursprünglichen Bewegungsbahn ab. Das Abscheideverhalten von Edelstahl hängt von der Werkstoffsorte und der Verarbeitung ab. Einige austenitische Edelstähle entwickeln in kaltverformten Bereichen magnetische Eigenschaften. Prüfen Sie ein Muster des betreffenden Fragments. Australischer Verband für die Entwicklung von Edelstahl Wenn Metalle erkannt werden sollen, die vom Magnetabscheider möglicherweise nicht erfasst werden, kann ein industrieller Metalldetektor je nach Systemauslegung einen Alarm auslösen, die Anlage anhalten oder eine separate Ausschleusevorrichtung ansteuern. Überprüfen Sie die Empfindlichkeit mit dem tatsächlichen Produkt und dem zu detektierenden Fremdkörper. Funktionsprinzip des Eriez-Wirbelstromabscheiders

Was sagt ein Gauß-Messwert aus?

Gauss gibt die magnetische Flussdichte an einem festgelegten Punkt an. Für die Trennung sind sowohl das Magnetfeld als auch dessen räumliche Änderung entlang der Bewegungsbahn des Zielmaterials maßgeblich. Die Änderung des Magnetfelds mit dem Ort wird als magnetischer Feldgradient bezeichnet.

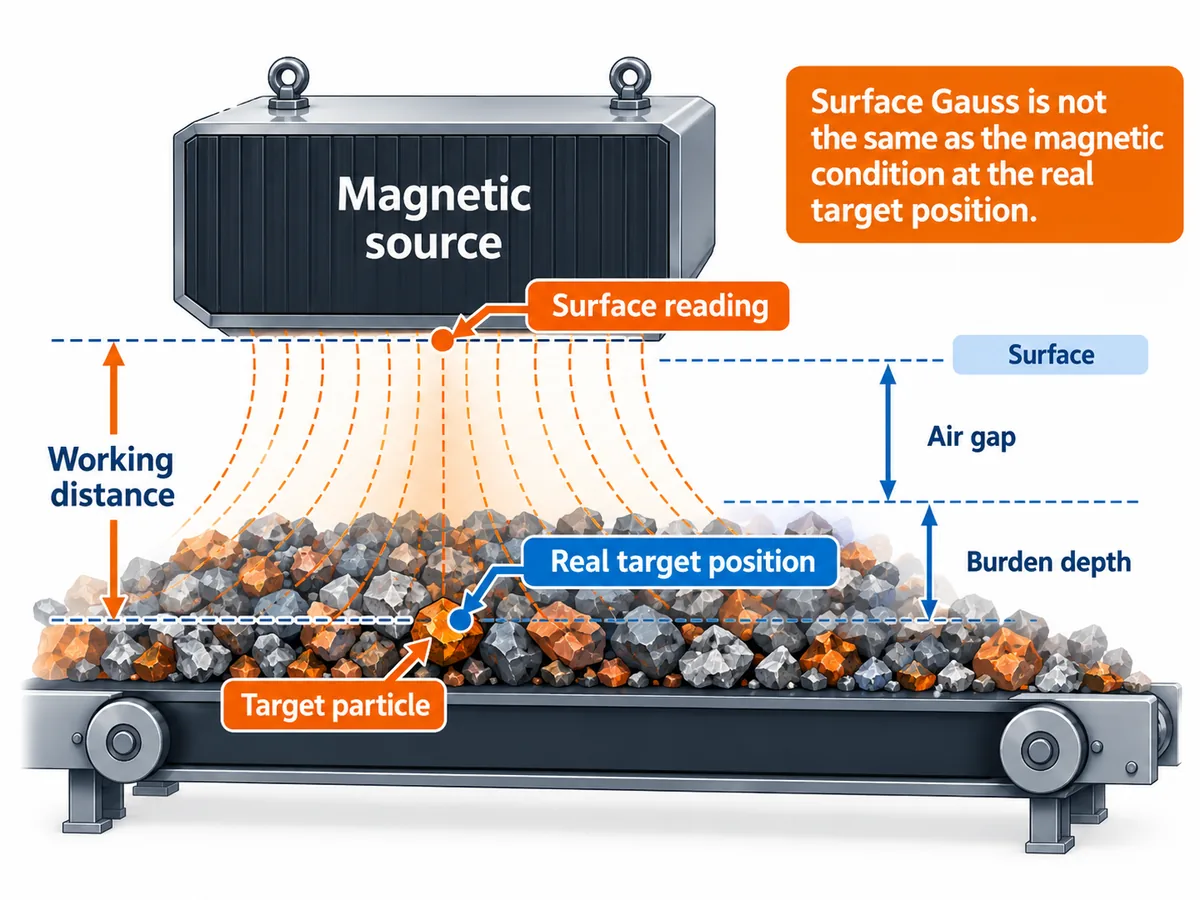

Oberflächenflussdichte und Bewegungsbahn des Zielmaterials

Oberflächenflussdichte und Bewegungsbahn des Zielmaterials

Eine Sonde, die eine Magnetabdeckung berührt, misst die Bedingungen an dieser Abdeckung. Ein in der Materialschicht auf einem Förderband eingebettetes Teil kann sich in deutlich größerem Abstand bewegen. Bei einem Überbandmagnetabscheider ist der Montageabstand mit einem eindeutig definierten Bezugspunkt zu dokumentieren und anschließend die Lage des Zielmaterials innerhalb der Materialschicht zu bestimmen. Bei einer Trommel oder Schurre ist zu prüfen, wie nah die Partikel tatsächlich an der Trommeloberfläche bzw. der magnetisch wirksamen Fläche vorbeigeführt werden. Enthält eine Spezifikation lediglich einen Gauss-Wert an der Oberfläche, sollten Messwerte oder Nachweise für die in der jeweiligen Anlage relevanten Abstände angefordert werden. Eriez-Auswahlleitfaden für Hängemagnete

Vergleich von Magnetfeld- und Abzugskraftmessungen

Für einen Feldvergleich sind dieselben Messpunkte, dieselbe Sondenausrichtung, dieselben Abstände und derselbe Betriebszustand zu verwenden. Bei einer Abzugskraftprüfung wird die Kraft an einem definierten Prüfkörper unter festgelegten Prüfbedingungen gemessen. Um die Ergebnisse verschiedener Aggregate vergleichen zu können, sind Prüfkörper, Abzugsrichtung, direkter Kontakt oder Luftspalt sowie die Prüfmethode zu dokumentieren. Ein Probelauf klärt anschließend, in welchem Austrag die realen Partikel unter den festgelegten Aufgabebedingungen anfallen. Wenn die Anlage Vorgaben hinsichtlich Reinheit und Rückgewinnungsrate erfüllen muss, sind die Ergebnisse beider Austragsströme anzufordern. Auswahlleitfaden für Corvelan-Magnetscheider

Warum verfehlt die Magnetseparation das Trennziel?

Prüfen Sie vor einer Änderung des Magneten oder seiner Einstellung, an welcher Stelle das Zielmaterial verloren ging. Ein Partikel kann das Magnetfeld umgehen, die Abscheidefläche zu früh verlassen oder sich nach dem Erfassungspunkt mit dem sauberen Materialstrom vermischen. Jede dieser Beobachtungen erfordert eine andere Prüfung.

Wenn das Zielmaterial nicht erfasst wird

  • Bei hoher Bandbeladung steigt die Zahl der nicht erfassten Teile. Messen Sie die maximale Schichthöhe und prüfen Sie die Position des Zielmaterials über die gesamte Bandbreite. Testen Sie zunächst eine gleichmäßigere Aufgabe bei konstanter Geschwindigkeit, bevor Sie den Arbeitsabstand von seinem Nennwert abweichend einstellen.
  • Bei hoher Auslastung steigen die Magnetitverluste eines Nasstrommelmagnetscheiders. Erfassen Sie den Schlammvolumenstrom, die Feststoffkonzentration und den magnetischen Anteil im Aufgabegut. Nehmen Sie an stabilen Betriebspunkten Proben des Austrags und ändern Sie für jeden Vergleich jeweils nur einen Parameter. Ein höherer Schlammvolumenstrom und eine höhere Magnetitbeladung sind unterschiedliche Ursachen und können unterschiedliche Anpassungen erfordern.
  • Große Stücke werden abgeschieden, während Feinanteile im Materialstrom verbleiben. Untersuchen Sie die nicht abgeschiedene Fraktion nach Korngröße und Materialart. Aufgeschlossene Feinanteile erfordern möglicherweise einen geringeren Arbeitsabstand oder einen anderen Magnetscheider. Ist das Eisen in einem anderen Korn eingeschlossen, prüfen Sie vor dem Hinzufügen einer weiteren Trennstufe, ob sich eine Verbesserung des Aufschlusses lohnt.

Wenn sich das Material am Austrag erneut vermischt

Wenn das Zielmaterial der Trommel oder dem Reinigungsband folgt, jedoch im falschen Austrag landet, prüfen Sie Trennklappe, Schurre und Austragsbehälter auf Materialansammlungen, Rückprall oder Überlauf. Stellen Sie fest, ob das Problem ab einer bestimmten Aufgabemenge oder erst gegen Ende des Reinigungszyklus auftritt. Wiederholen Sie nach der Behebung die gleiche Probenahme an beiden Materialströmen und prüfen Sie neben der Abscheidung auch den Verlust an sauberem Produkt. Nutzen Sie gesicherte Beobachtungsstellen und vorgesehene Probenahmeöffnungen. Bevor Sie in die Anlage greifen, setzen Sie sie still und sichern Sie sie gemäß dem am Standort geltenden Verfahren gegen Wiedereinschalten. Beachten Sie außerdem die Betriebsanleitung hinsichtlich verbleibender magnetischer und mechanischer Gefährdungen. Eriez-Handbuch für Trocken-Magnettrommeln, Installation und Instandhaltung · OSHA Kontrolle gefährlicher Energien an Arbeitsplätzen in den USA

Wie überprüfen Sie die Magnetseparation in Ihrer Anlage?

Testen Sie das tatsächliche Aufgabegut mit dem Durchsatz und unter den Bedingungen, die die Maschine bewältigen muss. Messen Sie, was an beiden Austrägen ankommt, und entscheiden Sie anschließend, ob die Anlage die Zielvorgaben für Anlagenschutz, Produktreinheit oder Mineralrückgewinnung erfüllt. Eine Maschine, die mit einer dünnen Probe im Labortest besteht, kann bei größerer Schütthöhe im Produktionsbetrieb dennoch die Zielvorgaben verfehlen.

Repräsentatives Aufgabegut und Abnahmekriterien

  1. Legen Sie eine zu messende Zielgröße fest. Definieren Sie zum Schutz der Anlage das kleinste schädliche Teil anhand von Werkstoff und Abmessungen. Verwenden Sie eine freigegebene Prüfposition und stellen Sie sicher, dass alle Prüfkörper erfasst wurden, bevor Sie den Produktstrom wieder freigeben. Legen Sie für die Pulverqualität den zulässigen Analyse- oder Verunreinigungsgrenzwert sowie den akzeptablen Verlust an nutzbarem Produkt fest. Vereinbaren Sie bei Erz den Gehalt und die Rückgewinnungsrate gemeinsam.
  2. Dokumentieren Sie die Bedingungen. Verwenden Sie repräsentatives Aufgabegut und berücksichtigen Sie Schwankungen zwischen den Chargen, den Korngrößenbereich, die Feuchte, den normalen und maximalen Durchsatz sowie den Arbeitsabstand. Erfassen Sie bei Suspensionen sowohl den Volumenstrom als auch die Feststoffkonzentration. Verwenden Sie die Einlauf- und Austragsgeometrie der installierten Anlage oder dokumentieren Sie bei Versuchen in einer Pilotanlage die Abweichungen.
  3. Entnehmen Sie bei stabilem Betrieb Proben an beiden Austrägen. Verwenden Sie vergleichbare Probenahmezeiträume und eine einheitliche Bezugsgrundlage für die Messungen. Dokumentieren Sie alle Änderungen. Wenden Sie bei Prüfungen mit maximalem Durchsatz dieselben Abnahmekriterien an und prüfen Sie, wie sich das Ergebnis verändert, bevor Sie den Betriebsbereich festlegen.

Ausbringen, Gehalt und Produktverlust

Angenommen, ein stationärer Versuch verarbeitet 100 kg Trockensubstanz mit einem Zielmineralgehalt von 10%. Der Magnetaustrag erfasst 20 kg mit einem Zielmineralgehalt von 40%. Der andere Austrag nimmt 80 kg mit einem Gehalt von 2.5% auf. Die Aufgabe enthält 10 kg des Zielminerals; auf die beiden Austräge entfallen 8 kg bzw. 2 kg. Das Magnetkonzentrat weist einen Gehalt von 40% auf, sein Masseausbringen beträgt 20%, und das Wertstoffausbringen des Zielminerals in diesem Austrag beträgt 8 ÷ 10 = 80%. Jede Kennzahl beantwortet eine andere Frage. Das Masseausbringen gibt an, welcher Massenanteil in den jeweiligen Austrag gelangt ist, der Gehalt beschreibt dessen Zusammensetzung und das Wertstoffausbringen zeigt, welcher Anteil des Zielminerals zurückgewonnen wurde.

Ist der Gehalt akzeptabel, das Wertstoffausbringen jedoch zu niedrig, prüfen Sie vor einer Anpassung des Trennblechs oder der Ergänzung einer Nachscheiderstufe, was über den anderen Austrag verloren geht. Ist das Wertstoffausbringen gut, das Konzentrat enthält jedoch zu viel unerwünschtes Material, prüfen Sie den Aufschlussgrad, die Zuführung des Aufgabematerials und die Notwendigkeit einer Reinigungsstufe. Bei der Abtrennung von Verunreinigungen wenden Sie dieselbe Bilanzierung auf den Abweisertrag an und erfassen, wie viel verkaufsfähiges Material im sauberen Austrag verbleibt.

Was vor der Auswahl eines Magnetscheiders zu prüfen ist

Beginnen Sie mit dem Zielstoff und dem Material, in dem er enthalten ist. Wählen Sie eine Anordnung, die den Zielstoff in den Wirkbereich des Magnetscheiders bringt und seinen Austrag getrennt hält. Testen Sie die Anlage anschließend mit der tatsächlichen Schütthöhe, Geschwindigkeit oder Suspensionsdurchflussmenge. Senden Sie für eine Anwendungsprüfung eine Beschreibung des Aufgabematerials, Art und Größe des Zielstoffs, den normalen und maximalen Durchsatz, den verfügbaren Einbauraum sowie das gewünschte Trennergebnis. Geben Sie gegebenenfalls auch die Feuchte des Aufgabematerials oder den Feststoffgehalt der Suspension an. Eine Skizze mit Aufgabe und beiden Austrägen erleichtert die Abstimmung der Anlagenanordnung. Kontaktieren Sie Corvelan für eine Prüfung Ihrer Anwendung

Häufig gestellte Fragen

Ein Handmagnet zieht unsere Probe an. Reicht das für die Auswahl eines Magnetabscheiders aus?

Prüfen Sie damit zunächst, ob eine magnetische Reaktion vorliegt, und führen Sie anschließend einen Test bei dem vorgesehenen Arbeitsabstand und der vorgesehenen Zuführgeschwindigkeit durch. Beziehen Sie das kleinste relevante Zielpartikel und dessen typische Größenverteilung ein. Ein Teil, das bei direktem Kontakt haften bleibt, kann an der Unterseite eines bewegten Materialstroms dennoch nicht erfasst werden.

Kann die Magnetseparation Rost aus Pulver entfernen?

Ein Magnet kann lose Rostpartikel abscheiden, sofern diese im Arbeitsabstand ausreichend stark magnetisch reagieren. Die Oxidzusammensetzung und die Partikelgröße beeinflussen die magnetische Reaktion. Eine Verfärbung oder in einem Korn eingeschlossenes Eisen verhält sich anders als ein loses Partikel. Untersuchen Sie das abgeschiedene Material und prüfen Sie das gereinigte Pulver auf Einhaltung des Analysegrenzwerts.

Warum erfasst eine Magnettrommel Schrauben, aber keine feinen Verschleißpartikel?

Ein feines Verschleißpartikel kann außerhalb des Bereichs mit der höchsten wirksamen Feldstärke passieren oder zusammen mit benachbarten Körnern weitertransportiert werden. Sieben und untersuchen Sie die nicht abgeschiedene Korngrößenfraktion. Wenn die Feinpartikel frei vorliegen und magnetisch ansprechbar sind, vergleichen Sie unter den tatsächlichen Pulverstrombedingungen eine Einheit mit geringerem Arbeitsabstand oder eine Ausführung mit höherem Feldgradienten.

Welche Stoffe gewinnt eine Nasstrommel bei der Kohlewäsche zurück?

In einem Schwertrübekreislauf zur Kohleaufbereitung gewinnt der Nass-Trommelmagnetscheider Magnetit aus der verdünnten Trübe zurück, sodass es dem Prozess wieder zugeführt werden kann. Überwachen Sie den Magnetitverlust in den Rückständen sowie die erforderliche Dichte oder Qualität der zurückgeführten Trübe. Diese Messwerte beschreiben den Rückgewinnungskreislauf aussagekräftiger als das Gewicht des abgeschiedenen Stoffstroms allein.

Kann ein permanentmagnetischer Abscheider bei einem Stromausfall weiterarbeiten?

Sein Magnetfeld bleibt wirksam, während ein angetriebenes Reinigungsband, eine Trommel oder eine Zuführeinrichtung ausfallen kann. Befolgen Sie das Verfahren zur Wiederinbetriebnahme der Anlage und prüfen Sie gemäß der Betriebsanleitung der Maschine, ob das abgeschiedene Material ungehindert ausgetragen werden kann. Berücksichtigen Sie bei der Freischaltung und Instandhaltung das permanente Magnetfeld.

Ist bei feuchtem Aufgabematerial immer ein Nassmagnetscheider erforderlich?

Feuchtes Aufgabematerial kann weiterhin mit einem Trockenmagnetscheider verarbeitet werden, sofern es sich gleichmäßig verteilt, einwandfrei ablöst und störungsfrei ausgetragen wird. Führen Sie einen Versuch mit repräsentativem feuchtem Aufgabematerial durch und achten Sie auf Klumpenbildung, Anhaftungen und den Austrag von Wertstoff in den Abwurf. Bleiben diese Effekte bestehen, vergleichen Sie eine Trocknung oder Aufgabegutkonditionierung mit einem Nassverfahren, das Wasserführung und Entwässerung umfasst.

Können zwei hintereinandergeschaltete Magnetscheider die Rückgewinnung verbessern?

Eine zweite Trennstufe kann die Rückgewinnung erhöhen, wenn rückgewinnbare Partikel die erste Stufe verlassen und in der zweiten Stufe erfasst werden können. Beproben Sie zunächst die Berge der ersten Stufe und testen Sie anschließend den vorgesehenen Nachscheider mit diesem Materialstrom. Vergleichen Sie die zusätzliche Rückgewinnung mit dem zusätzlichen Produktverlust. Setzen Sie eine Reinigungsstufe für das Konzentrat ein, wenn die Produktqualität das Problem ist.

Wie lege ich das Reinigungsintervall für ein Magnetgitter fest?

Orientieren Sie sich zunächst am Reinigungsverfahren der Anlage und legen Sie das Intervall anhand der gemessenen Ablagerungen im Normal- und Spitzenbetrieb fest. Erfassen Sie die abgeschiedene Materialmenge und die Verunreinigung des gereinigten Materialstroms in vergleichbaren Zeitabständen. Verkürzen Sie das Intervall oder prüfen Sie eine kontinuierliche Reinigung, wenn stark belegte Magnetstäbe den Materialfluss beeinträchtigen oder die Zahl der nicht abgeschiedenen Verunreinigungen bereits vor der planmäßigen Reinigung zunimmt.

Kann ich die Leistung eines Nasstrommel-Magnetscheiders in Kubikmetern pro Stunde mit der eines Trocken-Trommelmagnetscheiders in Tonnen pro Stunde vergleichen?

Rechnen Sie den volumetrischen Nassdurchsatz in die Trockenfeststoffmasse pro Stunde um, bevor Sie den Feststoffdurchsatz vergleichen. Multiplizieren Sie den Schlämmedurchsatz mit der Schlammdichte in metrischen t/m³ und anschließend mit dem Feststoffmassenanteil. Beispielsweise ergeben 20 m³/h × 1.25 metrische t/m³ × 0.30 einen Trockenfeststoffdurchsatz von 7.5 metrischen t/h. Prüfen Sie die hydraulischen und magnetischen Belastungsgrenzen des Nasstrommelmagnetscheiders separat.

Sollte ich einen Abscheider kaufen oder mieten, um mein Material zu testen?

Beginnen Sie mit einem Versuch anhand einer repräsentativen Probe und erwägen Sie anschließend eine gemietete oder temporär installierte Pilotanlage, falls die Bedingungen am Einbauort das Ergebnis beeinflussen könnten. Ein Pilotversuch ist sinnvoll, wenn der Materialeintrag bei vollem Durchsatz, wechselnde Feuchtigkeit oder die tatsächlich verfügbare Austragsfläche geprüft werden müssen. Vergleichen Sie Kaufoptionen erst, wenn Sie eine Abnahmeprüfung für die zur Anlage passende Konfiguration festlegen können.

Warum verursacht ein Abscheider mehr Geräusche als gewöhnlich?

Neu auftretende Schleif- oder Klappergeräusche sowie wiederholte Stöße erfordern eine mechanische Überprüfung. Beobachten Sie von einem gesicherten Standort aus, ob das Geräusch der Trommeldrehung, der Bandbewegung oder dem Materialeintrag folgt. Stoppen Sie die Einheit und schalten Sie sie gemäß den betrieblichen Vorschriften frei, bevor Sie eine Schutzvorrichtung, ein Lager, den Trommelmantel oder eine Schurre untersuchen. Prüfen Sie nach Behebung der Ursache sowohl das Geräusch als auch die Ergebnisse der getrennten Teilströme.

Was ändert sich bei hohen Temperaturen, korrosiven Medien oder starker Staubbelastung?

Prüfen Sie die Temperaturgrenzen der Magnetbaugruppe, die Beständigkeit der mit dem Aufgabegut in Kontakt kommenden Werkstoffe sowie die für die Installation geltenden Anforderungen am Arbeitsplatz. Erfassen Sie bei Hochtemperaturanwendungen die tatsächliche Temperatur am Abscheider. Ermitteln Sie bei korrosiven Medien die Flüssigkeit und die verwendeten Reinigungschemikalien. Wenn brennbarer Staub vorhanden sein kann, muss der Betreiber den Bereich beurteilen und vor der Installation geeignete Betriebsmittel festlegen.
