Wählen Sie einen Permanentmagnetabscheider, wenn er das relevante Eisen auch unter den höchsten üblichen Belastungsbedingungen des Förderbands zuverlässig abscheidet. Prüfen Sie den Einsatz eines Elektromagnetabscheiders, wenn das Eisen nach Überprüfung der Anlagenanordnung weiterhin außerhalb der Erfassungsreichweite liegt oder wenn der Prozess ein abschaltbares Magnetfeld erfordert. Legen Sie anschließend fest, wie die Maschine das abgeschiedene Metall austragen soll. Beide Magnettypen können mit einem selbstreinigenden Austragsband ausgestattet werden.

Wenn Sie einen Brecher schützen möchten, sollten Sie zunächst das potenziell schädliche Störteil und dessen mögliche Lage im Aufgabematerial betrachten. Ein Stahlbolzen auf einer dünnen Materialschicht stellt andere Anforderungen als derselbe Bolzen, wenn er tief in einem schnell bewegten Steinbett liegt. Legen Sie bei der Angebotsanfrage an Lieferanten die anspruchsvollere Bedingung zugrunde. Dieser Leitfaden behandelt Hängemagnetabscheider, die unerwünschte Eisen- und Stahlteile aus trockenen Schüttgutströmen auf Förderbändern entfernen.

Worin unterscheiden sich Permanentmagnetabscheider und elektromagnetische Abscheider?

Ein Permanentmagnetabscheider erzeugt sein Magnetfeld mithilfe von Permanentmagneten. Ein Elektromagnetabscheider erzeugt sein Magnetfeld, indem Strom durch eine Spule geleitet wird. Beide Ausführungen können magnetische Eisen- und Stahlteile von einem Förderband abscheiden. Stromversorgung, Wärmeentwicklung und Verhalten beim Abschalten unterscheiden sich jedoch, selbst wenn die Geräte äußerlich ähnlich aussehen.

Wie werden Eisenteile von den beiden Abscheidertypen erfasst und ausgetragen?

Der Magnet zieht ein Stahlteil aus dem Materialstrom nach oben. Bei einem selbstreinigenden Magnetabscheider transportiert ein umlaufender Gurt mit erhöhten Mitnehmern das Teil über den stärksten Bereich des Magnetfelds hinaus, wo es in eine Rutsche oder einen Sammelbehälter fällt. In diesem Leitfaden bezeichnet “Fremdeisen” unerwünschte magnetische Eisen- oder Stahlteile, die mit dem Aufgabegut mitgeführt werden. Bei einem manuell zu reinigenden Gerät bleibt das Eisen am Magneten haften, bis die Anlage angehalten und das Eisen gemäß dem vorgeschriebenen Verfahren entfernt werden kann.

Ein Permanentmagnet zieht Stahl auch dann weiterhin an, wenn die Stromversorgung der Anlage ausgeschaltet ist. Ein Elektromagnet benötigt Erregerstrom, um sein Betriebsfeld zu erzeugen. Fällt die Erregung aus, können festgehaltene Eisenteile herabfallen. Der Austragsweg und die Wiederanfahrsequenz sind bei beiden Ausführungen zu berücksichtigen.

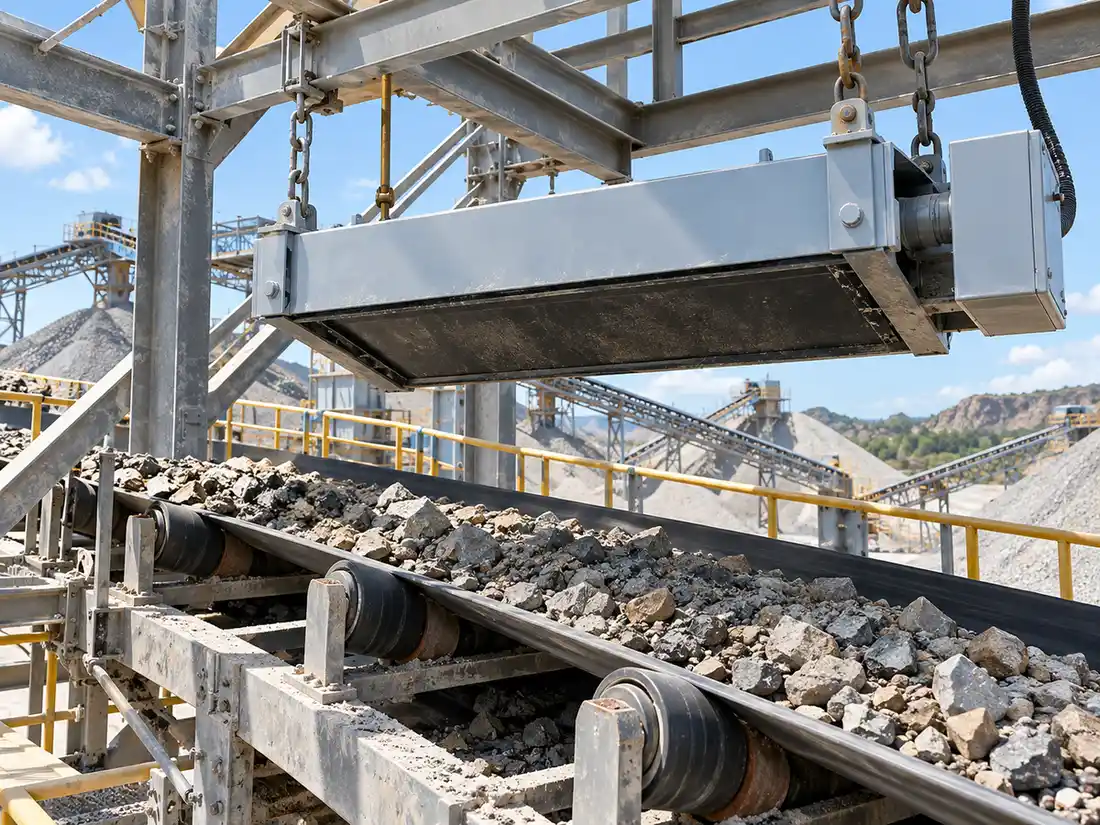

Wie unterscheiden sich die beiden Ausführungen am selben Förderband?

Was Sie vergleichen Permanentmagnetabscheider Elektromagnetabscheider
Magnetfelderzeugung Permanentmagnet-Baugruppe Elektrisch erregte Spule und Magnetkreis
Ausgangspunkt Das Magnetfeld kann selbst bei maximaler üblicher Schütthöhe bis zum Zielobjekt vordringen Die Anlage erfordert eine größere Eindringtiefe oder eine elektrische Regelung des Magnetfelds
Komponenten mit Stromversorgung Bandantrieb zur Selbstreinigung, sofern vorhanden Spule und Stromversorgungseinheit sowie Kühlung und Bandantrieb gemäß Ausführung
Wärmeentwicklung und Steuerung Temperaturbeständigkeit des Magneten und Antriebsgrenzwerte prüfen Betriebsverhalten bei hohen Temperaturen, Kühlung und Steuerungsablauf prüfen
Metallabscheidung Manuelle Reinigung oder angetriebenes Austragsband Manuelle Reinigung oder angetriebenes Austragsband

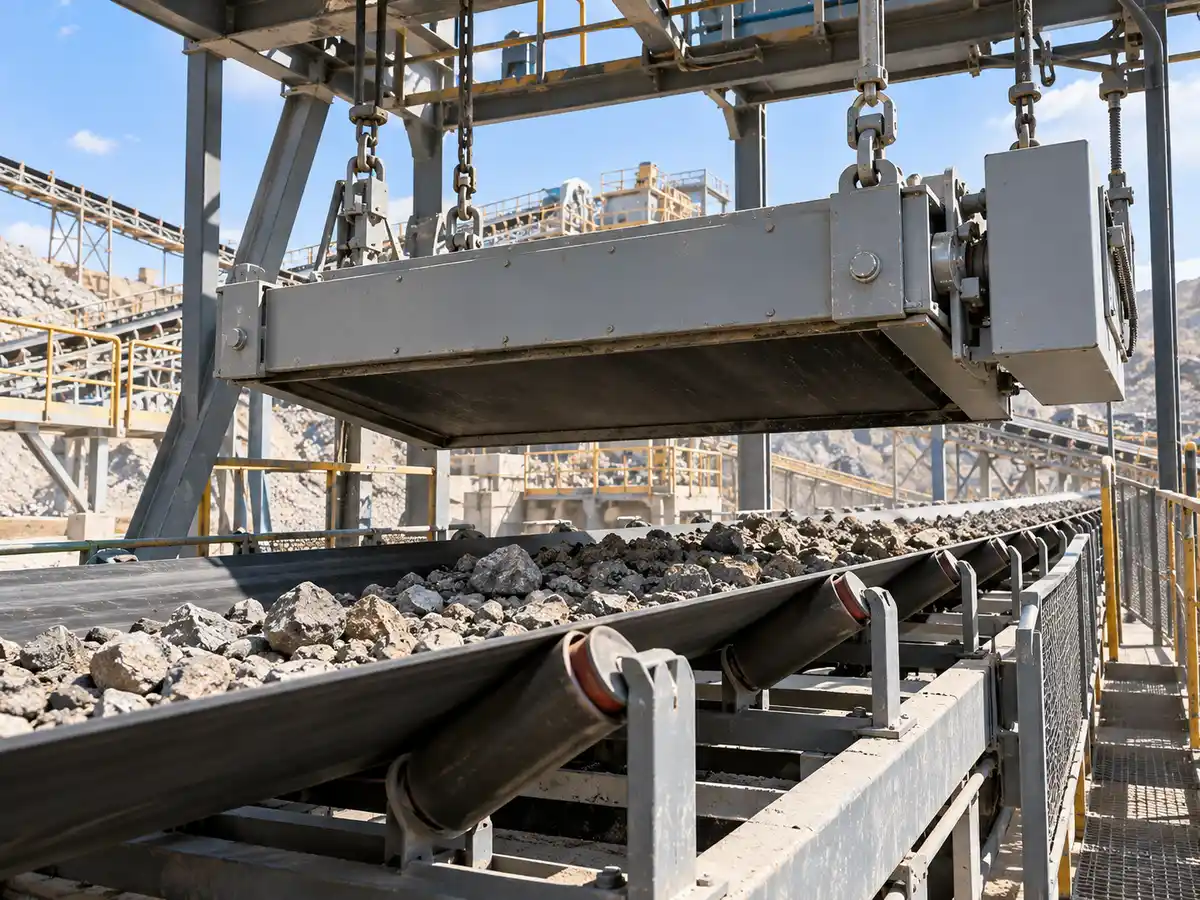

Was bei einem Versuch zu vergleichen ist Rückgewinnung der vereinbarten Stahlteile bei vereinbarter Beladung und Anordnung Dieselben Teile, dieselbe Beladung und dieselbe Anordnung bei Betrieb der Spule im vereinbarten Betriebszustand

Buntings Vergleich von Überbandmagnetabscheidern erläutert, wo sich die einzelnen Magnettypen an Förderbändern für Gesteinskörnungen einsetzen lassen. Die produktspezifische Auswahl hängt letztlich davon ab, welche Stahlteile das jeweils angebotene Gerät unter den Bedingungen Ihrer Anlage abscheiden kann.

Wie wird der erforderliche Arbeitsabstand des Magneten bestimmt?

Wie wird der erforderliche Arbeitsabstand des Magneten bestimmt?

Messen Sie von einer eindeutig gekennzeichneten Magnetwirkfläche bis zu der am schwersten erreichbaren Position des Zielobjekts an der Stelle, an der der Magnet wirkt. Ermitteln Sie bei einer Querbandinstallation, wo sich das Zielobjekt in Bandnähe befinden könnte, welche maximale Höhe die Schüttgutauflage erreicht und welchen Freiraum der Magnet und das Abreinigungsband benötigen. Bitten Sie jeden Lieferanten, die Messpunkte in einer Seitenansicht zu kennzeichnen. Das Eriez-Handbuch für Hängeelektromagnete veranschaulicht den Aufhängungsabstand zwischen Magnetwirkfläche und Förderband und behandelt den Freiraum über der Schüttgutauflage als separates Einbaumaß.

Welche Angaben gehören in die Seitenansicht?

Kennzeichnen Sie die Tragfläche des Fördergurts, seine Muldungsform, die Oberkante der höchsten betriebsmäßigen Schüttgutauflage, die am weitesten entfernte Zielposition und die als Magnetbezug dienende Fläche. Wenn unter der Magnetfläche ein Selbstreinigungsgurt verläuft, kennzeichnen Sie dessen Unterkante sowie den Freiraum, den die Mitnehmer und das abgeschiedene Metall benötigen, um die Schüttgutauflage ungehindert zu passieren. Misst ein Lieferant ab der Unterseite des Reinigungsgurts, lassen Sie sich vor dem Vergleich eines Abstands zwischen Magnetfläche und Fördergurt den Versatz zur Magnetfläche angeben.

Beispiel. Angenommen, die Magnetfläche befindet sich am Prüfpunkt 300 mm über der Tragfläche des Fördergurts. Die maximale Materialhöhe beträgt 180 mm, sodass sich zwischen Magnetfläche und Schüttgutoberkante ein Abstand von 120 mm ergibt. Eine Schraube nahe der Tragfläche des Fördergurts ist etwa 300 mm von der Magnetfläche entfernt. Ein Metallstück, das sich 40 mm unterhalb der Oberkante derselben Schüttgutauflage befindet, ist etwa 160 mm entfernt. Die Zeichnung liefert somit zwei aussagekräftige Prüfpositionen für denselben Magneten. Der zulässige Freiraum unter dem Reinigungsgurt ist gesondert zu prüfen.

Was ändert sich an einer Übergabestelle?

Am Abwurfende verlässt das Material die Magnetkopfrolle in einem bewegten Materialstrom. Eine höhere Bandgeschwindigkeit oder eine Änderung des Materialvolumens kann die Lage dieses Materialstroms relativ zum Magneten und zum Trennblech verändern. Verwenden Sie eine Zeichnung, aus der hervorgeht, wohin das Material sowohl im Normalbetrieb als auch bei Spitzenlast gelangt, und fragen Sie anschließend den Lieferanten, an welcher Stelle seiner Einschätzung nach die Metallabscheidung erfolgt. Prüfen Sie die tatsächlichen Abmessungen am vorgesehenen Einbauort, anstatt eine in der Bandmitte ermittelte Messung auf die Magnetkopfrolle zu übertragen.

Wann sollten Sie einen Permanentmagnetabscheider wählen?

Wann sollten Sie einen Permanentmagnetabscheider wählen?

Wählen Sie zunächst einen Permanentmagneten, wenn die vorgesehene Einheit die abzuscheidenden Stahlteile beim maximalen normalen Arbeitsabstand, bei maximaler Schütthöhe und Bandgeschwindigkeit aufnehmen und austragen kann. Dies ist ein praxisgerechter Ausgangspunkt für einen gleichmäßigen Materialstrom in der Zuschlagstoffaufbereitung oder im Recycling, wenn eine eindeutig festgelegte Montageposition und regelmäßig anfallende ferromagnetische Eisenteile vorliegen. Der Magnet benötigt keinen Erregerstromkreis, und eine selbstreinigende Ausführung kann die Eisenteile während des laufenden Produktionsbetriebs austragen.

Was ist zu beachten, wenn die verfügbare elektrische Anschlussleistung der Anlage begrenzt ist?

Ermitteln Sie zunächst die weiterhin benötigten elektrischen Verbraucher. Ein manuell zu reinigender Permanentmagnet benötigt keinen Reinigungsantrieb. Ein selbstreinigender permanenter Überbandmagnetabscheider benötigt Strom für seinen Bandantrieb, obwohl sein Magnetfeld ständig vorhanden ist. Vergleichen Sie bei begrenzter elektrischer Leistung die Stromversorgung und Steuerung des Antriebs sowie den Platzbedarf für die Ableitung der abgeschiedenen Eisenteile in einen Sammelbehälter.

Was ist zu beachten, wenn die Produktion erhöht werden soll?

Teilen Sie dem Lieferanten sowohl die aktuellen als auch die geplanten Bandgeschwindigkeiten und Schütthöhen mit. Wenn die höhere Produktionsleistung zu einer größeren Schütthöhe oder einer höheren Bandgeschwindigkeit führt, muss die Abscheideleistung unter diesen Bedingungen erneut bewertet werden. Ein Aufgabeverteiler oder eine günstigere Gestaltung der Übergabestelle kann die Abscheidung des gleichen Zielmaterials ermöglichen. Erfüllt die Permanentmagnet-Ausführung die Anforderungen unter den geplanten Bedingungen, bleibt sie eine geeignete Option. Wird die geforderte Abscheideleistung auch nach praktikablen Anpassungen der Anlagenanordnung nicht erreicht, sollte eine elektromagnetische Ausführung zum Vergleich herangezogen werden.

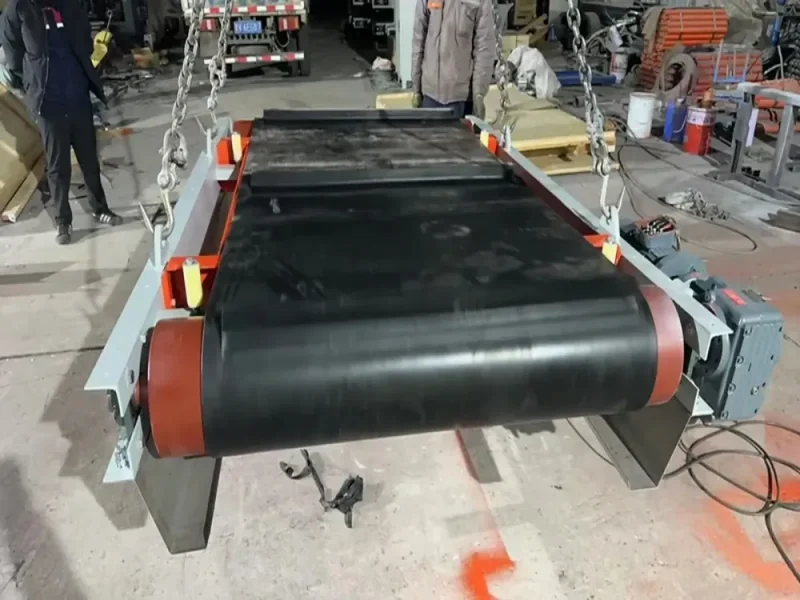

Das Corvelan Permanent-Überbandmagnetabscheider verwendet ein angetriebenes Austragsband für den kontinuierlichen Austrag. Auf der Produktseite werden Querband- und Längsbandanordnungen dargestellt sowie die für die Auslegung herangezogenen Förderbandabmessungen und Angaben zum Zielmaterial aufgeführt.

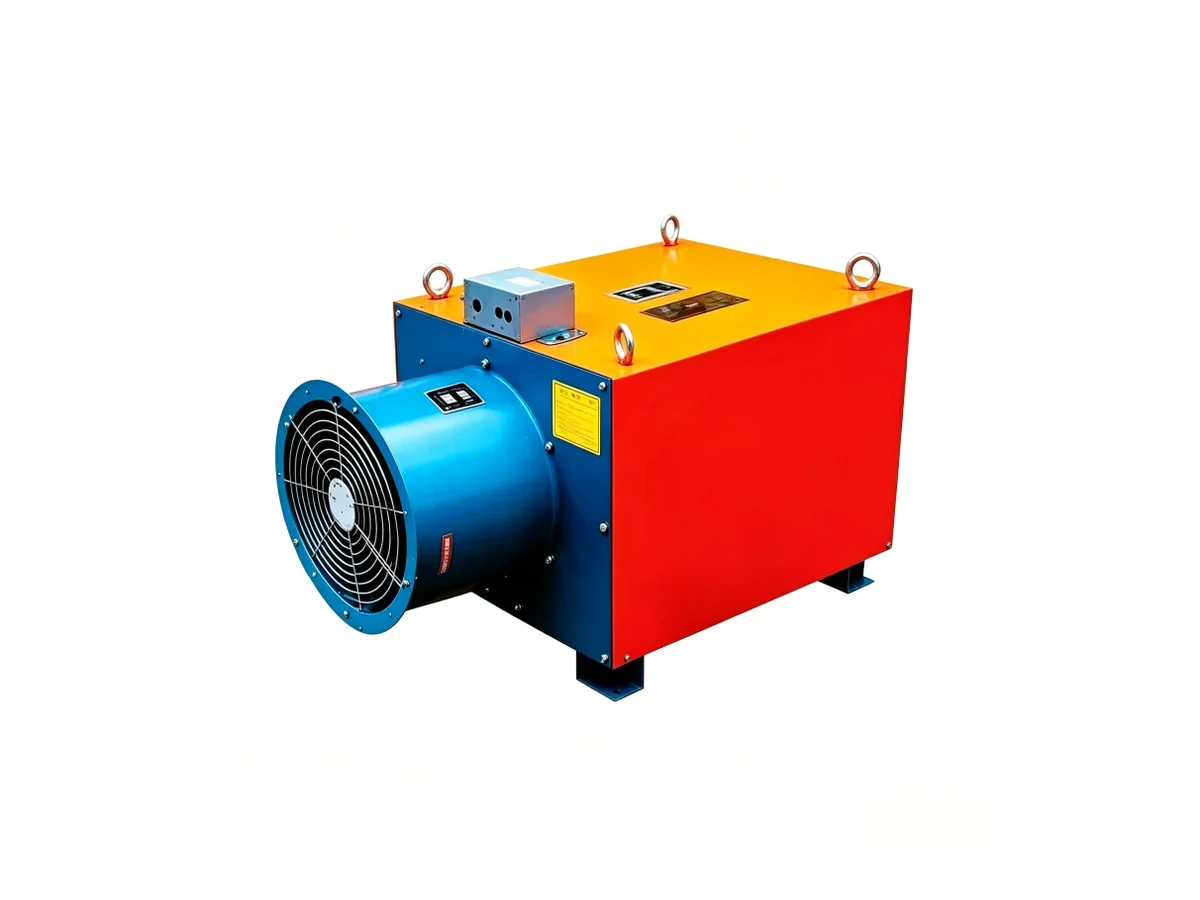

Wann sollten Sie einen elektromagnetischen Abscheider wählen?

Wann sollten Sie einen elektromagnetischen Abscheider wählen?

Eine elektromagnetische Ausführung sollte in Betracht gezogen werden, wenn eine Permanentmagnet-Ausführung bei dem erforderlichen Arbeitsabstand keine ausreichende Abscheideleistung erreicht oder wenn das Abschalten des Magnetfelds Teil des Betriebskonzepts ist. Eine hohe Materialschicht, eine hohe Bandgeschwindigkeit oder ein großer Montageabstand können dazu führen, dass nur wenig Zeit oder Magnetkraft zur Verfügung steht, um ein tief im Material eingebettetes Metallteil herauszulösen. Fordern Sie in diesen Fällen eine Auslegung mit Elektromagnet für die tatsächliche Arbeitsposition an und prüfen Sie, welche Leistung das Gerät nach längerem Betrieb unter Last erbringt.

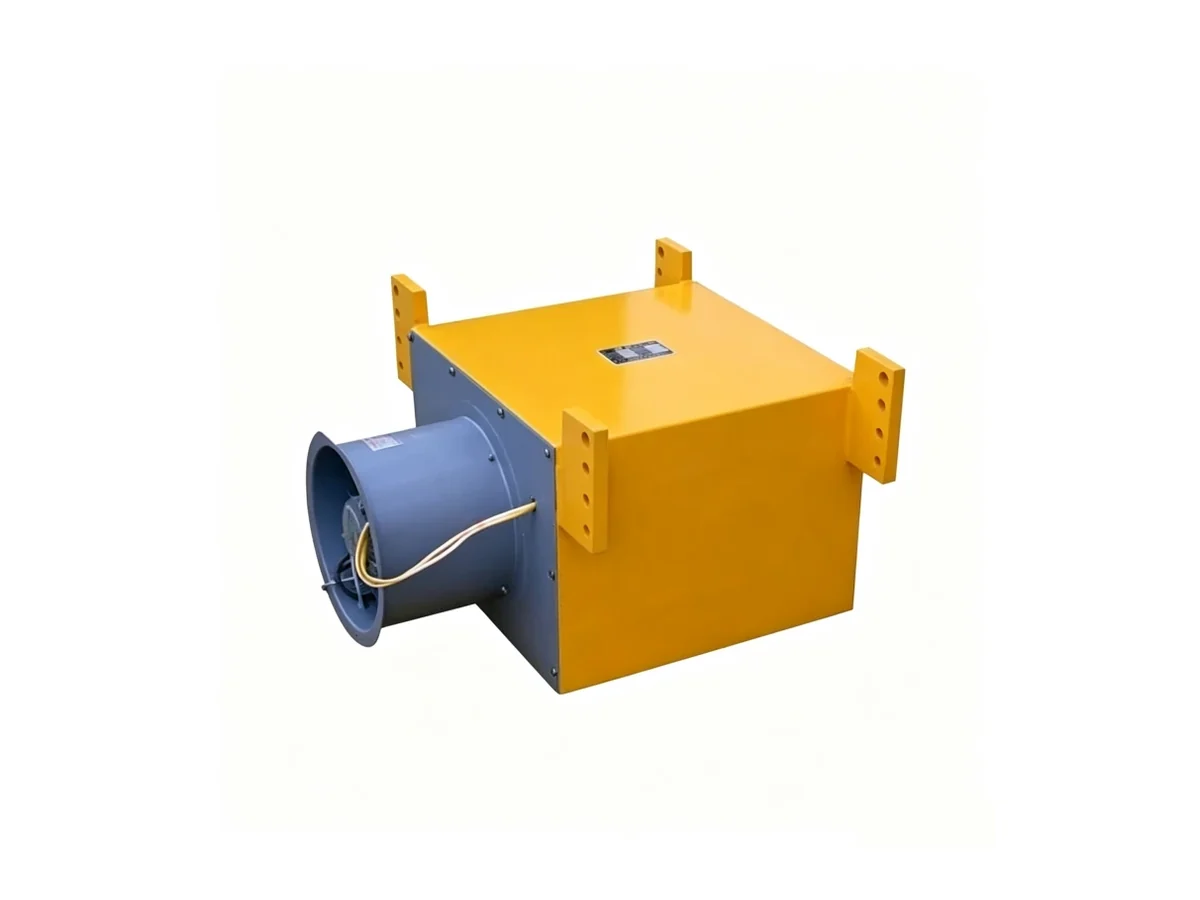

Was ist, wenn die verfügbare Bauhöhe oder die Anordnung der Übergabestelle den Arbeitsabstand vorgibt?

Bei der Beschickung eines Brechers mit großer maximaler Stückgröße müssen der Magnet und sein Selbstreinigungsband gegebenenfalls so hoch angeordnet werden, dass das Fördergut ungehindert passieren kann. Wenn der Einbauort nicht verändert werden kann und die angebotene Permanentmagnetausführung bei der angegebenen Belastung die kleinsten schadenverursachenden Stahlteile nicht erfasst, fragen Sie nach, welche Teile die elektromagnetische Ausführung bei derselben Einbauhöhe abscheiden kann. Wenn beide Ausführungen tief im Material eingeschlossene Metallteile nicht erfassen, prüfen Sie, ob der Materialstrom an einer anderen Stelle im Prozess verteilt oder aufgelockert werden kann, bevor Sie sich für einen größeren Magneten entscheiden.

Was ist, wenn die Anlage eine Regelung des Magnetfelds erfordert?

Ein konventioneller Elektromagnet kann im Rahmen einer geplanten Betriebssequenz abgeschaltet werden. Wenn zusätzlich eine einstellbare Magnetfeldstärke erforderlich ist, geben Sie den Betriebsbereich an und lassen Sie sich erläutern, wie der Gleichrichter oder die Steuerung diese Einstellung ermöglicht. Klären Sie gegebenenfalls, welche Signale die Anlagensteuerung für Magnetbereitschaft, Störungen und Kühlstatus erhält. Fordern Sie für jede Leistungsangabe Angaben zum Dauerbetriebsstrom und zum zugrunde gelegten Magnetfeldzustand an.

Das Elektromagnetischer Hängemagnetabscheider von Corvelan Diese Seite beschreibt die manuell zu reinigende Baureihe RCDB. Wenn ein kontinuierlicher automatischer Eisenaustrag erforderlich ist, geben Sie dies bitte separat an, damit das Angebot eine selbstreinigende elektromagnetische Ausführung umfasst.

Sollten Sie eine manuelle oder selbsttätige Abreinigung vorsehen?

Wählen Sie die manuelle Reinigung bei nur gelegentlich anfallendem Eisen, das während sicherer, geplanter Stillstände entfernt werden kann. Wählen Sie eine selbstreinigende Ausführung, wenn häufig Eisen anfällt oder wiederholte Reinigungsstillstände die Produktion unterbrechen würden. Legen Sie die Reinigungsmethode danach fest, wie viel Eisen in der Anlage anfällt, auf welche Weise es eingetragen wird und wohin es nach der Abscheidung ausgetragen werden kann.

Wie wird das Intervall für die manuelle Reinigung festgelegt?

Dokumentieren Sie, wie viel Eisen sich zwischen den Inspektionen ansammelt und ob lange Teile die Magnetfläche oder den freien Arbeitsbereich versperren. Legen Sie das Intervall so kurz fest, dass sich auch während einer stark ausgelasteten Schicht Metall nicht länger am Magneten ansammelt, als es die Anlage verkraftet. Fällt das Eisen schubweise an oder lassen sich sichere Stillstände nur schwer einplanen, sollte das Austragsverfahren überprüft werden. Das Eriez-Handbuch für aufgehängte Permanentmagnete unterscheidet zwischen manuellen und selbstreinigenden Ausführungen und beschreibt die vom Permanentmagneten ausgehende Anziehungsgefahr.

Befolgen Sie bei der Reinigung das Gerätehandbuch und das betriebliche Verfahren zur Energiekontrolle. Qualifiziertes Personal muss die Energiezufuhr zum Förderer- und Abscheiderantrieb, ein unerwartetes Wiederanlaufen sowie die Bewegung zurückgehaltener Metallteile sicher beherrschen. Ein Permanentmagnet zieht Stahl auch nach dem Freischalten des Förderers weiterhin an. Ein Elektromagnet kann angesammelte Stahlteile freigeben, wenn die Stromversorgung unterbrochen wird. Halten Sie daher vor einer geplanten Abschaltung den Fallbereich frei. Beachten Sie die für das ausgewählte Gerät geltenden Zutrittsvorschriften für Personen mit implantierten medizinischen Geräten.

Wohin sollte das Eisen bei einer selbstreinigenden Ausführung ausgetragen werden?

Verfolgen Sie den Weg vom Erfassungspunkt bis zum Sammelbehälter. Sehen Sie ausreichend Freiraum vor, damit auch das größte Teil den Tragrahmen, die Schutzeinrichtungen und den Bandrücklauf passieren kann, ohne sich zu verklemmen. Ordnen Sie Sammelbehälter und Rutsche außerhalb des Produktstroms an, damit abgeschiedene Stahlteile nicht zurück auf das Förderband springen oder rollen können. Lassen Sie sich vom Lieferanten in der Zeichnung den Abwurfpunkt, den für den Bandausbau erforderlichen Freiraum und den Zugang zum Sammelbehälter ausweisen. Auch ein selbstreinigendes Abzugsband muss regelmäßig kontrolliert und gewartet werden.

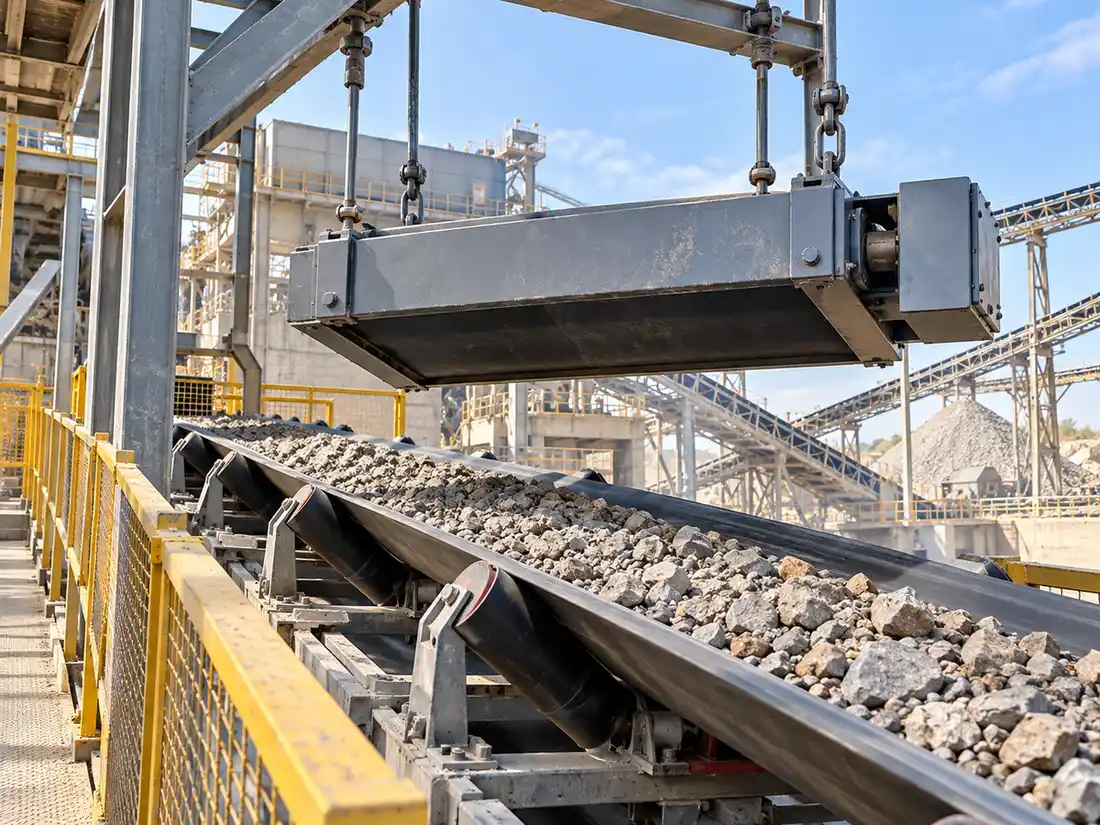

Wo sollte der Magnetabscheider am Förderband installiert werden?

Wo sollte der Magnetabscheider am Förderband installiert werden?

Wählen Sie eine Querbandanordnung, wenn sie sich für das vorhandene Förderband eignet und einen ungehinderten seitlichen Austrag ermöglicht. Prüfen Sie eine Längsanordnung über der Magnetkopfrolle, wenn der fallende Materialstrom Eisenteile freilegt, die sich nur schwer durch die Materialschicht hindurch anheben lassen. Prüfen Sie vor der Festlegung auf eine der beiden Anordnungen die Platzverhältnisse, die Flugbahn der Metallteile und die Tragkonstruktion.

Welche Voraussetzungen müssen für eine Querbandanordnung erfüllt sein?

Ein Querbandabscheider überspannt das Hauptförderband und trägt Stahlteile üblicherweise seitlich aus. Bei einer Nachrüstung mit begrenztem Platz an der Kopfrolle kann diese Anordnung zweckmäßig sein. Prüfen Sie die gesamte beladene Bandbreite, einschließlich der Bereiche mit der größten Schütthöhe und der Randbereiche, in denen Stahlteile mitgeführt werden können. Eine erfolgreiche Erfassung in der Bandmitte liefert nur Erkenntnisse über diesen Bereich. Prüfen Sie auch die äußeren Förderwege, wenn dort tatsächlich Produkt transportiert wird.

Wann ist eine Längsanordnung sinnvoll?

Wenn ein Zielobjekt in der Bandmitte unter großen Materialbrocken eingeschlossen ist, kann eine Übergabestelle das Materialbett auflockern und den Stahl freilegen. Der Überblick von Recycling Today über Überbandmagnete erläutert, warum die Abscheidung an der Kopfrolle Materialeinschlüsse verringern kann. Legen Sie die tatsächliche Geometrie der Übergabestelle zugrunde und prüfen Sie, ob der Trennkeil den Stahl bei beiden Beladungsraten sicher vom Hauptaustrag wegführt. Wenn eine Schurre, eine Rolle oder das nachfolgende Förderband diesen Bauraum beansprucht, prüfen Sie, ob eine Querbandanordnung bei einer flacheren, gleichmäßigeren Materialaufgabe dieselbe Aufgabe erfüllen kann. Wenn sich die problematischen Teile entgegen der Bandlaufrichtung bewegen und die Kopfrolle als Trennstelle genutzt werden kann, vergleichen Sie eine Magnetkopftrommel und prüfen Sie, ob die beiden Austragsströme getrennt gehalten werden können.

Welche Informationen benötigen die Instandhaltungs- und Tragwerksteams?

Stellen Sie ihnen die Betriebsmasse, die erforderlichen Freiräume für Hebe- und Wartungsarbeiten, die Befestigungspunkte, den Austragsweg sowie Angaben zum angrenzenden Stahlbau zur Verfügung. Berücksichtigen Sie bei der Standortprüfung auch Gewicht und Abstützung etwaiger Zugangsbühnen oder Schurren. Stellen Sie sicher, dass das Abreinigungsband ausgetauscht und der Auffangbehälter geleert werden kann und dass die Spule, der Lüfter und andere wartungsrelevante Komponenten zugänglich sind, ohne die Übergabestelle demontieren zu müssen. Lassen Sie die umliegenden Rollen, den Schurrenwerkstoff und den Tragstahlbau in der Lieferantenzeichnung darstellen.

Wie wirken sich Stromversorgung, Kühlung und Stillstandszeiten auf die Kosten aus?

Vergleichen Sie die Installationskosten und die jährlichen Kosten erst, nachdem für jede Option nachgewiesen wurde, dass sie dieselbe Abscheideaufgabe erfüllt. Berücksichtigen Sie in den Installationskosten die Ausrüstung, Steuerung, Tragkonstruktion, Schutzeinrichtungen und Elektroarbeiten. Beziehen Sie Energieverbrauch, Arbeitsaufwand für die Reinigung, Ersatzteile und geplante Stillstandzeiten in den jährlichen Kostenvergleich ein. Diese Kosten lassen sich am einfachsten vergleichen, wenn aus beiden Angeboten eindeutig hervorgeht, welche Leistungen enthalten sind und welche Leistungen das Werk bereitstellen muss.

Wie lässt sich der zusätzliche Stromverbrauch abschätzen?

Multiplizieren Sie die durchschnittliche Leistungsaufnahme jedes elektrischen Verbrauchers in Kilowatt mit seinen Betriebsstunden und addieren Sie die Ergebnisse. Verwenden Sie für das Leistungspaket des Elektromagneten die netzseitige Leistungsaufnahme, die von der Erregerleistung der Spule abweichen kann. Berücksichtigen Sie, sofern vorhanden, Ventilatoren, Pumpen und das Austragsband. Wenn die Verbraucher unterschiedliche Betriebszeiten haben, berechnen Sie diese separat.

Beispiel. Angenommen, zwei geprüfte Varianten weisen dieselbe Leistungsaufnahme des Austragsbands auf und das elektromagnetische Leistungspaket einschließlich der während des Betriebs erforderlichen Kühlung hat über 5,000 Stunden pro Jahr eine zusätzliche durchschnittliche Leistungsaufnahme von 4 kW. Daraus ergibt sich ein zusätzlicher Energieverbrauch von 20,000 kWh pro Jahr. Bei einem angenommenen Strompreis von $0.12 pro kWh entstehen zusätzliche Energiekosten von $2,400 pro Jahr. Setzen Sie die tatsächliche Leistungsaufnahme, die Betriebsstunden und den am Standort geltenden Strompreis ein. Vergleichen Sie die daraus resultierenden Kosten mit der Abscheideleistung, die die erregte Ausführung ermöglicht, sowie mit etwaigen Änderungen bei Wartungsaufwand oder Stillstandszeiten.

Was sollte bei einem Stromausfall oder einer Störung der Kühlung geschehen?

Legen Sie fest, wie die Materialzufuhr und der Förderer reagieren sollen, wenn die Erregung ausfällt, ein erforderliches Kühlsystem eine Störung aufweist oder das Austragsband stoppt. Bei einer Schutzfunktion für einen Brecher ist festzulegen, ob die Materialzufuhr gestoppt werden muss und was vor der Wiederaufnahme des Betriebs zu prüfen ist. Ein Permanentmagnet kann bei einem Antriebsausfall weiterhin Eisen anziehen, während sein Austragsband stillsteht. Bei einem Elektromagneten kann ein Ausfall der Erregung außerdem dazu führen, dass bereits festgehaltenes Eisen herabfällt. Sehen Sie vor dem Wiederanlauf der Anlage einen sicheren Zugang zur Kontrolle der Bereiche vor, in denen dieses Eisen gelandet sein könnte.

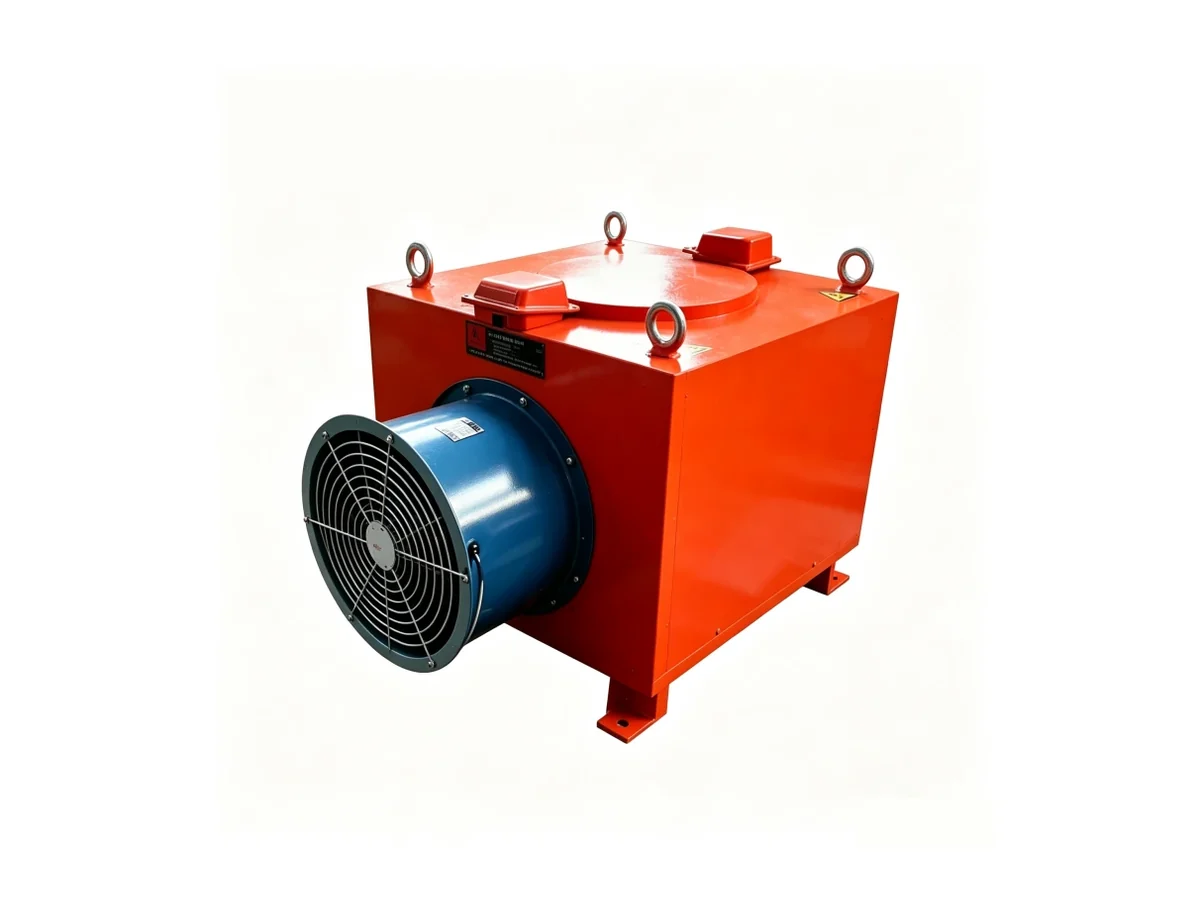

Legen Sie die Kühlung entsprechend der Umgebungstemperatur, Staubbelastung, Belüftung und Einschaltdauer am Standort aus. Fordern Sie Angaben zu den elektrischen Verbrauchern, den Zugangsanforderungen und dem Wartungsplan der angebotenen Ausführung an. Die Wartungsabschnitt im Handbuch für Eriez-Elektromagnete Darin sind für luft- und ölgekühlte Ausführungen unterschiedliche Wartungsarbeiten aufgeführt. Beachten Sie bei der Festlegung von Alarmen und elektrischen Schutzmaßnahmen das Handbuch des ausgewählten Geräts.

Welche Materialien erfordern ein anderes Trennverfahren?

Verwenden Sie einen Hängemagnetabscheider für magnetisches Eisen und Stahl, die aus dem Fördergut herausgehoben werden können. Für Feinpartikel, schwach magnetische Minerale und Nichteisenmetalle ist eine gesonderte Auswahl der geeigneten Anlage erforderlich. Halten Sie fest, ob Sie eine Maschine schützen, verkaufsfähiges Material zurückgewinnen oder einen Zielwert für die Produktreinheit erreichen möchten. Für jede dieser Aufgaben gelten andere Abnahmekriterien.

Was ist zu beachten, wenn das Zielmaterial feinkörnig oder schwach magnetisch ist?

Ein Magnetgitter, Schubladenmagnetabscheider oder Hochintensitäts-Magnetscheider kann für trockenes Feinmaterial ein geeigneterer Ausgangspunkt sein, sofern Materialfluss und Abreinigungskonzept zur Anwendung passen. Für die Mineralaufbereitung sind Versuche mit repräsentativem Aufgabematerial und einem Verfahren erforderlich, das auf Korngröße, magnetisches Verhalten der Minerale sowie den Trocken- oder Nassbetrieb abgestimmt ist. Mit einem Fließversuch oder Probenversuch sollten Produktgehalt und Ausbeute bei der vorgesehenen Aufgaberate überprüft werden. Der Fachbeitrag zur trockenen Permanentmagnetseparation von Mineralen zeigt, wie Magnetsystem, Partikelverhalten und Materialaufgabe die Ergebnisse der Mineraltrennung beeinflussen. Wenn Ihr Aufgabematerial bereits als Suspension vorliegt oder sein Feuchtegehalt die Partikelbewegung verändert, lesen Sie zunächst den Leitfaden von Corvelan zur Nass- und Trockenmagnetscheidung , bevor Sie eine Anlage spezifizieren.

Was ist zu beachten, wenn das Zielmaterial Aluminium, Kupfer oder Edelstahl ist?

Für die Rückgewinnung elektrisch leitfähiger Nichteisenmetalle wie Aluminium sollte nach der Eisenmetallabscheidung der Einsatz eines Wirbelstromabscheiders geprüft werden. Für den Anlagenschutz oder die Produktkontrolle empfiehlt sich die Prüfung eines Förderband-Metalldetektor mit Bandstopp oder einer separaten Vorrichtung zum Ausschleusen des Metalls. Edelstahl weist je nach Werkstoffsorte ein unterschiedliches magnetisches Verhalten auf. Bestimmen Sie daher, sofern möglich, die Werkstoffsorte und testen Sie Originalteile an der vorgesehenen Arbeitsposition. Wenn es sich beim Zielobjekt um ein Stahlbefestigungselement handelt, das fest in einem größeren Teil verbaut ist, verwenden Sie bei der Erprobung die gesamte Baugruppe. Der Magnet muss das komplette Teil bewegen, sofern der Stahl nicht durch einen vorgelagerten Prozess freigelegt wird.

Wie vergleichen Sie Angebote und überprüfen die Eisenabscheidung?

Wie vergleichen Sie Angebote und überprüfen die Eisenabscheidung?

Stellen Sie allen Lieferanten dieselben Förderbanddaten, dieselben Zielteile und dieselben Abnahmekriterien zur Verfügung. Vergleichen Sie anschließend die Erfassung und den Austrag unter den vereinbarten Betriebsbedingungen. Ein Gaußwert an der Oberfläche beschreibt die magnetische Flussdichte an einem bestimmten Punkt. Eine Abzugskraftprüfung misst die auf ein festgelegtes Prüfteil wirkende Kraft unter definierten Prüfbedingungen. Auch die Änderung des Magnetfelds über den Arbeitsabstand ist relevant. Zwei Magnete mit demselben Messwert an einem bestimmten Punkt können auf dasselbe Teil unterschiedliche Kräfte ausüben, während es sich der Magnetfläche nähert. Ein Versuch mit beladenem Förderband zeigt, ob das Zielteil tatsächlich in den Ausschussstrom gelangt. Wenn Lieferanten unterschiedliche magnetische Messwerte angeben, verwenden Sie unseren Leitfaden zum Vergleich von Gaußwerten und Haltekraft um ihre Messmethoden aufeinander abzustimmen.

Welche Angaben gehören in die Angebotsanfrage?

Stellen Sie beiden Lieferanten bereit Bitten Sie beide Lieferanten um Rücksendung
Material, Schüttdichte (falls bekannt), Feuchte sowie typische und maximale Stückgrößen Vorgesehene Anordnung, zulässige Materialschichthöhe und Freiraum für den Produktaustrag
Bandbreite, Muldungsform, Geschwindigkeitsbereich sowie normale und maximale Materialschichthöhe und Durchsatzleistung Eine Zeichnung mit Montagebezugspunkten, Aufnahmebereich und Austragsweg
Material und Abmessungen der kleinsten schadenverursachenden und der größten realistischerweise zu erwartenden Stahlteile sowie Angaben zu deren möglichem Transportweg Die festgelegten Prüfkörper, Positionen, Geschwindigkeit, Tiefe und Abnahmekriterien
Häufigkeit des Eisenanfalls, längste zulässige Reinigungsunterbrechung und Zugang zum Auffangbehälter Reinigungsverfahren, Betriebsgewicht, Wartungsfreiraum und installierter Lieferumfang
Stromversorgung am Standort, Betriebsart, Umgebungsbedingungen und Wiederanlaufanforderungen Netzeinspeisung, Steuerung, gegebenenfalls Kühlung und Verhalten bei Stromausfall

Fordern Sie Feld- oder Abzugskraftmessungen an übereinstimmenden Positionen und bei gleichen Abständen an, wenn Sie diese Messwerte zum Vergleich von Angeboten verwenden. Verwenden Sie bei Abzugstests dasselbe Stahlstück, dieselbe Ausrichtung und dieselbe Ablösemethode. Wenn ein Angebot einen Messwert an der Magnetfläche und ein anderes einen Messwert oberhalb des Förderbands angibt, fordern Sie vergleichbare Daten mit gekennzeichneten Bezugspunkten an. Schlägt ein Lieferant eine andere Montageposition vor, fordern Sie einen separaten Vergleich an, der den neuen Arbeitsabstand, die erwartete Erfassungsleistung, den Installationsaufwand und die Kosten ausweist.

Was zeichnet eine aussagekräftige Abnahmeprüfung aus?

Vereinbaren Sie ein freigegebenes Verfahren für das Einbringen repräsentativer Prüfkörper und den lückenlosen Nachweis jedes einzelnen Prüfkörpers. Führen Sie die Prüfung bei normaler Belastung und unter den anspruchsvollsten glaubhaft zu erwartenden Normalbedingungen durch. Beziehen Sie, soweit relevant, Positionen in der Bandmitte und am Bandrand, offen liegende und eingebettete Prüfkörper, wiederholte Durchläufe sowie die Betriebstemperatur des Elektromagneten ein. Erfassen Sie für jede Bedingung die Anzahl der eingebrachten Prüfkörper, die Anzahl der in den Abscheidebehälter ausgetragenen Prüfkörper und die Anzahl der nicht erfassten Prüfkörper. Weisen Sie das kleinste schadensverursachende Teil in den Ergebnissen separat aus. Wenn beispielsweise pro Bedingung 10 Durchläufe erfolgen, weist eine Anzahl von 10 im Abscheidebehälter bei offen liegenden Schrauben und 7 bei eingebetteten Schrauben auf drei nicht erfasste Schrauben hin, die für die Bedingung mit eingebetteten Prüfkörpern zu untersuchen sind. Lautet das vereinbarte Kriterium für jede Bedingung 10 von 10, gilt diese Prüfung an der eingebetteten Position als nicht bestanden.

Vereinbaren Sie vor Prüfungen im Bereich nachgeschalteter Anlagenkomponenten, wie nicht erfasste Teile sicher geborgen werden. Ist die Erfassungsleistung bei normaler Belastung gut, während die Anzahl nicht erfasster Teile bei Spitzenbelastung zunimmt, ermitteln Sie, ob das Magnetfeld, das Aufgabeprofil oder der Austragsweg angepasst werden muss. Wiederholen Sie die betroffenen Prüfungen unter denselben Bedingungen. Auf unserer Seite zum Hängeelektromagneten wird zwischen einer Anziehungsdemonstration in der Werkstatt und einer vereinbarten Projektprüfung mit festgelegten Prüfkörpern, definierter Materialschichtdicke und Bandgeschwindigkeit sowie einem Bestehenskriterium unterschieden.

Was sollten Sie prüfen, wenn Eisenteile den Abscheider passieren?

Ermitteln Sie, an welcher Stelle die Abscheidung fehlgeschlagen ist. Das Metall kann unter dem Magneten hindurchlaufen, angehoben werden und wieder zurückfallen oder die Austragsseite erreichen und anschließend in den Produktstrom zurückgelangen. Vergleichen Sie den fehlgeschlagenen Prüflauf mit dem letzten akzeptablen Prüflauf. Zielobjekt, Geschwindigkeit, Materialbeladung, Montagehöhe und Anlagenzustand müssen dabei identisch sein. Nutzen Sie freigegebene Beobachtungspunkte oder aufgezeichnete Beobachtungen aus sicherem Abstand zu bewegten Anlagenteilen.

Was ist zu tun, wenn dies nur bei einem sprunghaften Anstieg der Materialzufuhr auftritt?

Vergleichen Sie die maximale Schichthöhe und die Bandgeschwindigkeit mit den Werten der Abnahmeprüfung. Eine höhere Materialschicht kann Stahlteile verdecken, und bei einer höheren Bandgeschwindigkeit bleibt dem Magneten weniger Zeit, sie anzuheben. Treten die Fehlabwürfe vorwiegend auf einer Seite auf, prüfen Sie die Materialverteilung und den Erfassungsbereich über die gesamte beladene Bandbreite. Gelangt bei unveränderten Einstellungen plötzlich eine andere Metallart durch, prüfen Sie zunächst deren magnetische Reaktion, bevor Sie den Abscheider verstellen. Stellen Sie, sofern die Produktionsbedingungen dies zulassen, das bewährte Beschickungsprofil wieder her oder passen Sie die Anlagenanordnung an und wiederholen Sie die Prüfung unter Spitzenlast.

Was ist zu tun, wenn das Problem erst nach dem Warmlaufen oder während des Austrags auftritt?

Lässt die Abscheidewirkung gegen Ende eines Betriebszyklus nach, muss qualifiziertes Personal Stromaufnahme, Kühlzustand und Alarmmeldungen des Elektromagneten mit dem akzeptierten Betriebszustand vergleichen. Werden Metallteile zwar angehoben, gelangen jedoch wieder in den Produktstrom zurück, prüfen Sie Bandlauf, Mitnehmer, Abstand zur Schurre und Füllstand des Sammelbehälters. Vergleichen Sie bei einem manuell zu reinigenden Abscheider die Anhaftungen an der Magnetfläche mit dem vereinbarten Reinigungsintervall. Beheben Sie die Ursache und wiederholen Sie die Prüfung mit demselben Zielobjekt unter den Bedingungen, bei denen der Fehlabwurf auftrat, damit das Bedienpersonal feststellen kann, ob die Abscheidung wieder innerhalb der vereinbarten Grenzwerte liegt.

So treffen Sie die endgültige Auswahl

Wählen Sie den einfachsten Magnetabscheider, der die zu entfernenden Stahlteile auch bei der höchsten regulären Belastung zuverlässig anhebt und austrägt. Vergleichen Sie Angebote für Permanent- und Elektromagnete bei gleicher Arbeitsgeometrie. Wählen Sie anschließend Abreinigung, Steuerung und Service passend zur Betriebsweise Ihrer Anlage. Erfüllt nur das elektromagnetische Angebot die Anforderungen an die Abscheidung, müssen dessen Kühlung, elektrische Anschlussleistung und Verhalten im Störungsfall in den endgültigen Lieferumfang einbezogen werden.

Wenn Sie über eine Förderbandzeichnung oder ein Foto, Angaben zu Bandbreite und -geschwindigkeit, zur normalen und maximalen Schütthöhe sowie eine Beschreibung der schädlichen Eisenteile verfügen, senden Sie diese Informationen an Corvelan. Ergänzen Sie, sofern bekannt, den Montageort oder den verfügbaren Freiraum. Anhand dieser Angaben können wir mit Ihnen die Ausführung als Permanent-Überbandmagnetabscheider oder als elektromagnetischer Hängemagnetabscheider erörtern und festlegen, was bei einer projektspezifischen Prüfung nachzuweisen ist.

Senden Sie Ihre Förderbanddaten an Corvelan

Häufig gestellte Fragen

Kann ein selbstreinigender Permanentmagnetabscheider ohne Strom betrieben werden?

Der Magnet kann weiterhin Eisenteile anziehen. Ein angetriebenes Abreinigungsband benötigt eine eigene Energieversorgung, um die Eisenteile vom Magneten auszutragen. Prüfen Sie nach einem Antriebsausfall, ob Stahlteile im Abscheider zurückgehalten wurden, und stellen Sie den normalen Austragsweg gemäß dem für die Anlage freigegebenen Wiederanlaufverfahren wieder her.

Kann ich zwei Magnetabscheider anhand der Bandbreite vergleichen?

Prüfen Sie anhand der Bandbreite zunächst die mechanische Einbaueignung und vergleichen Sie anschließend die tatsächliche Beladungsbreite, die Muldungsform und den Abstand zum abzuscheidenden Material. Zwei Förderbänder mit derselben Nennbreite können unterschiedliche Beladungsprofile aufweisen. Fragen Sie den Lieferanten, in welchem Bereich das Magnetfeld über die Beladungsbreite wirksam ist, und beziehen Sie die äußeren Materiallaufbahnen in Ihre Prüfung ein.

Ist ein ölgekühlter elektromagnetischer Abscheider grundsätzlich besser als ein luftgekühlter?

Wählen Sie ein Kühlkonzept, das für die erforderliche Betriebsbelastung und die Umgebungsbedingungen geeignet ist und zu den verfügbaren Versorgungsmedien sowie den vorhandenen Wartungszugängen passt. Prüfen Sie bei einer luftgekühlten Ausführung die verfügbare Luftführung und das vorgesehene Staubmanagement. Fragen Sie bei einer ölgekühlten Ausführung, wie die Wärme aus dem Gerät abgeführt wird und welche Öl- und Kühlkomponenten gewartet werden müssen. Vergleichen Sie beide Ausführungen unter ihren jeweiligen Nennbedingungen für den Dauerbetrieb.

Bedeutet ein höherer Durchsatz, dass ich einen Elektromagneten benötige?

Ein höherer Durchsatz verändert die Empfehlung, wenn sich dadurch ändert, wie das Zielteil in den Wirkungsbereich des Magneten gelangt. Wenn dasselbe Förderband nun eine höhere Materialschicht transportiert, ist die Prüfung mit einem im Material eingebetteten Teil zu wiederholen. Bleibt die Schichthöhe konstant und wird die Bandgeschwindigkeit erhöht, ist der Versuch bei der höheren Geschwindigkeit zu wiederholen. Ein Permanentmagnetabscheider, der die Abnahmekriterien weiterhin erfüllt, bleibt eine mögliche Option.

Kann ein einziges Prüfteil alle Eisenteile in meiner Anlage repräsentieren?

Verwenden Sie separate Prüfteile für Zielteile, die sich in Form, Größe, Einbettungstiefe oder Schadenspotenzial unterscheiden. Ein flaches Blechteil, eine kompakte Schraube und ein Draht können sich unterschiedlich verhalten. Berücksichtigen Sie für die Erfassung das kleinste schadenverursachende Teil und für die sichere Austragsfreiheit ein größeres, unter realen Bedingungen zu erwartendes Teil.

Sollten eine Prüfung im Werk und ein Test am Einsatzort nach derselben Methode durchgeführt werden?

Verwenden Sie, soweit praktikabel, dieselben vereinbarten Zielteildefinitionen und führen Sie separate Prüfungen für die Nachweise durch, die am jeweiligen Einbauort erbracht werden können. Prüfen Sie in der Werkstatt anhand des dort verfügbaren Versuchsaufbaus die vereinbarten Kontrollen, Feld- oder Abzugskraftmessungen sowie die Aufnahme der Zielteile. Bestätigen Sie vor Ort, dass die installierte Einheit die Zielteile bei Ihrem Material, Ihrer Fördergeschwindigkeit und Ihrer Anlagenanordnung anhebt und austrägt.

Kann ich die vorhandenen Stahltragrollen unter dem Abscheider weiterverwenden?

Lassen Sie den Lieferanten die Tragrollen und in der Nähe befindliche Stahlbauteile anhand der Installationszeichnung prüfen. Stahlbauteile in unmittelbarer Nähe des Magnetkreises können das für die Zielteile verfügbare Magnetfeld verändern. Die Auswirkungen hängen von der genauen Geometrie ab. Eriez schreibt für die Crossbelt-Installation des Modells TP nichtmagnetische Tragrollen unterhalb des Geräts vor. Verwenden Sie die für die ausgewählte Einheit vorgegebene Tragrollenanordnung und beziehen Sie diese in die Prüfung der installierten Anlage ein.

Was geschieht, wenn der Austragsbehälter voll ist?

Ein voller Sammelbehälter kann die Schurre blockieren oder dazu führen, dass Eisen in den Produktstrom zurückgelangt. Sorgen Sie für einen sicheren Zugang zum Sammelbehälter, legen Sie ein Prüf- oder Entleerungsintervall fest und gewährleisten Sie unterhalb des Austrags ausreichend Freiraum. Wenn überlaufendes Material Metall in einen kritischen Prozess zurückführen kann, ist festzulegen, wie bei einem Vollstandsignal oder einem entsprechenden Prüfbefund die Materialzufuhr gestoppt oder umgeleitet werden soll.

Wie sollte ich die Betriebsgeräusche vergleichen?

Vergleichen Sie die vollständige Installation bei gleicher Belastung und von derselben Bedienerposition aus. Notieren Sie, welche Antriebe und Ventilatoren in Betrieb sind, und prüfen Sie, ob das vorherrschende Geräusch vom Magnetsystem oder vom Aufprall von Metallteilen auf die Schurre und den Sammelbehälter ausgeht. Sind Bediener dem Geräusch ausgesetzt, bewerten Sie das Ergebnis anhand der betrieblichen Lärmbewertung und legen Sie fest, welche Maßnahmen erforderlich sind.

Wann ist die Miete eines Magnetabscheiders sinnvoll?

Für einen zeitlich begrenzten Einsatz oder einen Versuch kann ein Mietgerät sinnvoll sein, sofern es den Arbeitsabstand sowie die Aufgabe- und Austragsbedingungen der zu bewertenden Anwendung reproduzieren kann. Berücksichtigen Sie die Kosten für Hebearbeiten, Unterkonstruktion, Stromversorgung, Schutzeinrichtungen und Demontage in den Mietkosten. Vergleichen Sie bei einer dauerhaft betriebenen Linie diese Ergebnisse und den vollständigen installierten Lieferumfang der Kaufanlage, bevor Sie sich auf eine Ausführung festlegen.
