Corvelan magnetic pulleys remove iron and steel as material leaves the end of a belt conveyor. They are also called magnetic head pulleys because they work at the conveyor head. We match the pulley to your conveyor, belt speed, material depth, target iron and discharge layout.
Eine Magnettrommel eignet sich gut, wenn sich Ihr Material bereits auf einem Förderband bewegt. Am Förderbandkopf muss außerdem ausreichend Platz vorhanden sein, damit das Nutzmaterial und das abgeschiedene Eisen über getrennte Austragwege abgeführt werden können. Wir prüfen diese Punkte, bevor wir die Magnettrommel auslegen.
Ihr Material wird bereits über ein Förderband transportiert. Das Zielmaterial ist Eisen oder ein anderes stark magnetisches Metall, und am Förderbandkopf ist ausreichend Platz für zwei Austragwege vorhanden.
Bei manchen Anwendungen ist eine genauere Prüfung erforderlich. Achten Sie auf tiefe oder ungleichmäßige Materialschichten, anhaftendes Material und eine hohe Bandgeschwindigkeit. Sehr kleine Eisenteile, ein ungewöhnlicher Kontakt mit dem Förderband oder begrenzter Platz für das Trennblech, häufig als Splitter bezeichnet, können das Ergebnis ebenfalls beeinflussen.
Wenn der Förderkopf nicht der richtige Einbauort ist, können wir eine andere Option prüfen. Dies kann ein hängender Magnet, ein Magnettrommel oder ein anderer Magnetabscheider sein.
Wir beginnen mit der Aufgabe, die der Abscheider erfüllen soll. So können wir prüfen, ob eine Magnetkopftrommel der richtige Abscheidertyp ist, bevor wir die detaillierten Abmessungen festlegen.
Entfernen Sie Eisenfremdkörper, bevor sie Brecher, Mühlen oder andere nachgeschaltete Anlagen erreichen, die durch eisenhaltige Teile beschädigt werden können.
Trennen Sie unerwünschte Eisen- und Stahlteile am Förderbandabwurf vom Schüttgutstrom.
Trennen Sie magnetische Eisen- und Stahlteile in einen separaten Austragsstrom ab, wenn das zurückgewonnene Metall einen verfahrenstechnischen oder Recyclingwert besitzt.
Anwendungen zur Rückgewinnung eisenhaltiger Metalle anzeigen →
Eine Magnet-Umlenktrommel setzen wir in der Regel ein, wenn sich das Material bereits auf einem Förderband bewegt und das abzutrennende Eisen gut auf ein Magnetfeld anspricht. Außerdem muss ausreichend Platz vorhanden sein, damit das erfasste Eisen über einen separaten Austragsweg abgeführt werden kann. Auch die Lage des Materials auf dem Förderband ist entscheidend. Eine dünne, gleichmäßige Materialschicht lässt sich leichter abscheiden als Eisen, das unter einer tiefen oder klebrigen Materialschicht eingebettet ist.
Die Produktfamilien RCTG und CXG decken die Eisenabscheidung am Förderband, die mineralische Vorsortierung, Baustoffe, Stahl, Energieversorgung, die chemische Verarbeitung, die Abfallbehandlung und die Metallrückgewinnung ab. Wir stimmen den Abscheider dennoch auf das tatsächliche Material, das zu entfernende Eisen und die Bedingungen am Förderband ab.
Problem: Nach dem Zerkleinern müssen taubes Gestein oder magnetisches Erz getrennt werden.
Warum es geeignet sein kann: Die CXG-Familie ist für die trockene Vorsortierung vorgesehen; der Förderbandabwurf kann als Abscheidestelle genutzt werden.
Problem: Fremdeisen kann Brecher, Siebanlagen oder nachgeschaltete Anlagen beschädigen.
Warum es geeignet sein kann: Die Daten zur RCTG-Familie umfassen Anwendungen im Baustoffbereich, bei denen das Eisen an der Kopfstation des Förderbands entfernt wird.
Problem: Metallisches Eisen muss aus Schlacke oder einem gemischten Schüttgutstrom zurückgewonnen werden.
Warum es geeignet sein kann: Die Anwendungsdaten zur CXG-Familie umfassen die Metallrückgewinnung aus Stahlschlacke und vergleichbaren trockenen Materialströmen.
Anwendungen zur Rückgewinnung eisenhaltiger Metalle anzeigen →
Problem: Fremdeisen muss vor der nächsten Prozessstufe entfernt werden.
Warum es geeignet sein kann: Die RCTG-Familie ist für Anwendungen in der Energieversorgung und im sonstigen Schüttguthandling aufgeführt, bei denen ein automatischer Eisenaustrag erforderlich ist.
Problem: Freiliegende Eisenteile müssen aus dem Abfallmaterial entfernt oder zurückgewonnen werden.
Warum es geeignet sein kann: Beide Familiendatensätze umfassen Anwendungen in der Abfallbehandlung oder Metallrückgewinnung, bei denen eine Abscheidestelle im Bereich der Förderbandkopftrommel zweckmäßig ist.
Problem: Eisen- oder Stahlteile gefährden nachgeschaltete Anlagen.
Warum es geeignet sein kann: Eine Magnettrommel kann die Funktion der Förderbandkopftrommel mit einer kontinuierlichen Entfernung von Eisenmetallen verbinden, sofern die Austragsgeometrie dafür geeignet ist.
Während sich das Band um die magnetische Kopftrommel bewegt, fällt der größte Teil des nichtmagnetischen Materials auf seinem normalen Weg ab. Eisen und andere stark magnetische Metalle bleiben länger am Band haften. Sie bleiben daran haften, während sie den starken Bereich des Magnetfelds durchlaufen. Das erfasste Metall fällt ab, sobald es diesen Bereich verlässt. Wir positionieren das Trennblech oder die Schurre so, dass die beiden Materialströme getrennt bleiben.
Das Schüttgut erreicht auf dem Band die Förderbandkopftrommel.
Das Magnetfeld zieht Eisen und andere magnetische Metalle durch das Band und den Trommelbelag hindurch zur Trommel. Dieser Belag wird häufig als Lagging bezeichnet.
Das erfasste Eisen bleibt am Band haften, während das nichtmagnetische Material die Kopftrommel verlässt.
Das erfasste Metall fällt ab, sobald es den starken Magnetbereich verlässt, und wird separat gesammelt.
Ein einzelner Gauss-Wert an der Oberfläche kann das endgültige Trennergebnis nicht vorhersagen. Gauss ist ein Messwert für die magnetische Flussdichte an einem definierten Punkt. Wir berücksichtigen außerdem das abzutrennende Eisen, den Abstand zum Magneten, die Materialschichthöhe, die Bandgeschwindigkeit, den Aufgabezustand und die Austragsanordnung.
| Was wir prüfen | Warum das wichtig ist | Was Sie uns senden sollten |
|---|---|---|
| Abstand zum Magneten | Das Magnetfeld muss den Trommelbelag, das Band und die Materialschicht durchdringen. Ingenieure bezeichnen den Abstand zwischen dem Magneten und dem Zielmaterial als Arbeitsabstand. | Details zu Band und Trommelbelag sowie zur Materialschichthöhe. |
| Schütthöhe | Eisen, das unter einer tiefen Materialschicht liegt, ist für das Magnetfeld schwerer zu erreichen. Ingenieure bezeichnen diese Schicht häufig als Schütthöhe. | Normale und maximale Materialschichthöhe, falls bekannt. |
| Bandgeschwindigkeit | Die Geschwindigkeit beeinflusst sowohl die für die magnetische Reaktion verfügbare Zeit als auch die Austragsbahn. | Normale Betriebsgeschwindigkeit und wesentliche Abweichungen. |
| Zielmaterial: Eisen oder Stahl | Größe, Form und magnetisches Verhalten beeinflussen, wie leicht Eisen oder Stahl erfasst werden können. | Foto, Materialbeschreibung, Korngrößenbereich und das von Ihnen gewünschte Ergebnis. |
| Materialaufgabe | Eine ungleichmäßige Aufgabe, Feuchtigkeit, anhaftendes Material und große Stücke können das Eisen verdecken oder eine saubere Ablösung erschweren. | Materialbeschreibung, Fotos sowie Angaben zu bekannter Feuchtigkeit oder Anhaftneigung. |
| Magnetbereich und Austragsanordnung | Wir prüfen, wie lange die Trommel das Eisen hält, wie groß der Umschlingungsbereich des Bandes an der Trommel ist, wo sich das Eisen löst und wo das Trennblech positioniert ist. | Eine Zeichnung des Förderkopfbereichs, eine Seitenansicht oder aussagekräftige Fotos vom Aufstellungsort. |
Nein. Ein höherer Gauss-Wert an der Oberfläche bedeutet nicht automatisch eine bessere Abscheidung.
Ein Messwert der magnetischen Flussdichte, der an einem definierten Messpunkt erfasst wurde. Der Wert ändert sich abhängig von Messposition und Abstand.
Sie hängt vom Prüfobjekt, den Kontaktbedingungen, dem Magnetkreis und dem Prüfaufbau ab. Sie ist nicht mit einem Gauss-Messwert gleichzusetzen.
Es hängt außerdem vom abzutrennenden Eisen, vom Arbeitsabstand, von der Materialschichthöhe, der Bandgeschwindigkeit, den Aufgabebedingungen und der Austragsanordnung ab.
That is why Corvelan does not select a magnetic pulley from one Gauss number alone. We compare magnetic readings only when the measurement point and method are defined, then review them with the real conveyor condition.
Wir wählen eine Magnettrommel nicht allein anhand der Bandbreite aus. Die Trommel muss zum Förderer passen, das Magnetsystem muss für das abzuscheidende Eisen geeignet sein, und der Abwurfbereich muss die beiden Materialströme getrennt halten.
Liegen Ihnen die grundlegenden Förderbanddaten bereits vor?
Senden Sie uns die Bandbreite, die Bandgeschwindigkeit, die aktuellen Angaben zur Umlenktrommel und das zu entfernende Eisenmaterial. So können wir die noch fehlenden Eingabedaten vor der detaillierten Auslegung ermitteln.
Eine Magnettrommel muss gleichzeitig zwei Aufgaben erfüllen: das Förderband tragen und eine wirksame magnetische Abscheidezone erzeugen. Die Produktfotos zeigen die fertig montierte Trommel, die interne Permanentmagneteinheit und den im Werk gefertigten Magnetblockaufbau.
Der rotierende Trommelmantel trägt das Förderband und bildet die Arbeitsfläche um das Magnetsystem.

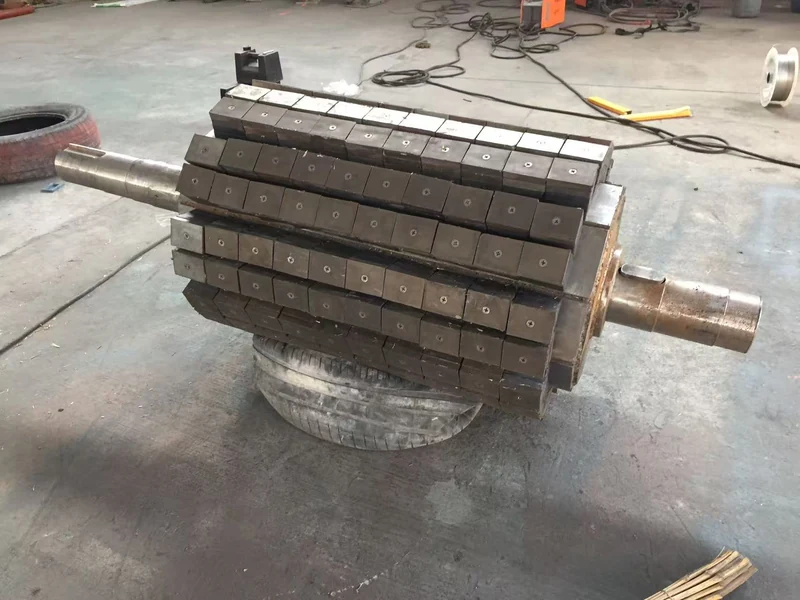

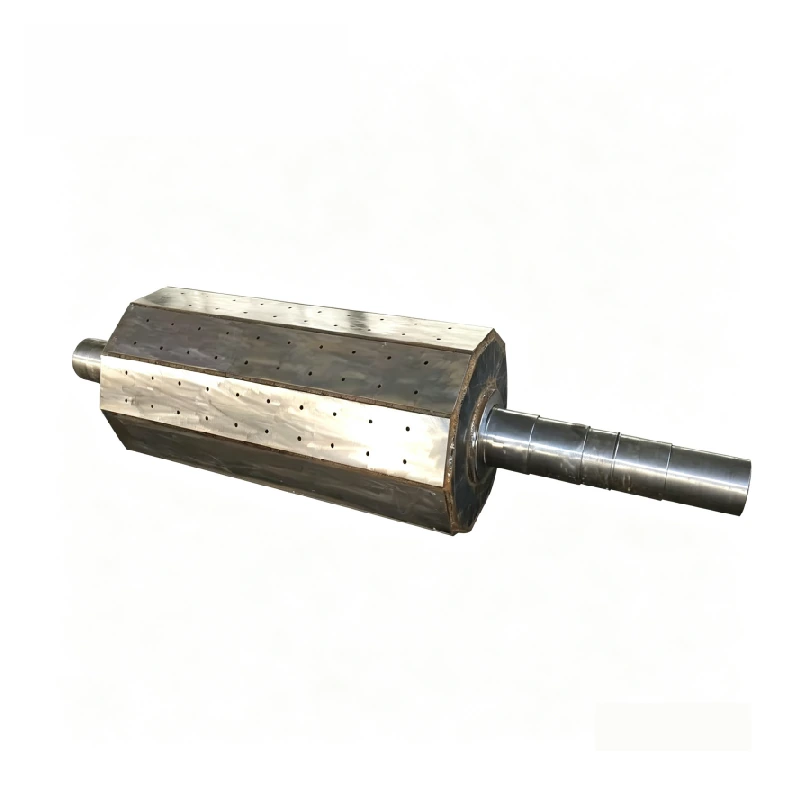

Die innenliegende segmentierte Permanentmagneteinheit erzeugt den wirksamen Magnetbereich um die Welle.
Die Welle verbindet die Trommel mit den Lagern und dem Antrieb. Die endgültigen Abmessungen müssen zum ausgewählten Modell und zum Förderband passen.
Lagertyp und Lagerabstände müssen zur Förderbandkonstruktion und zur mechanischen Belastung passen.

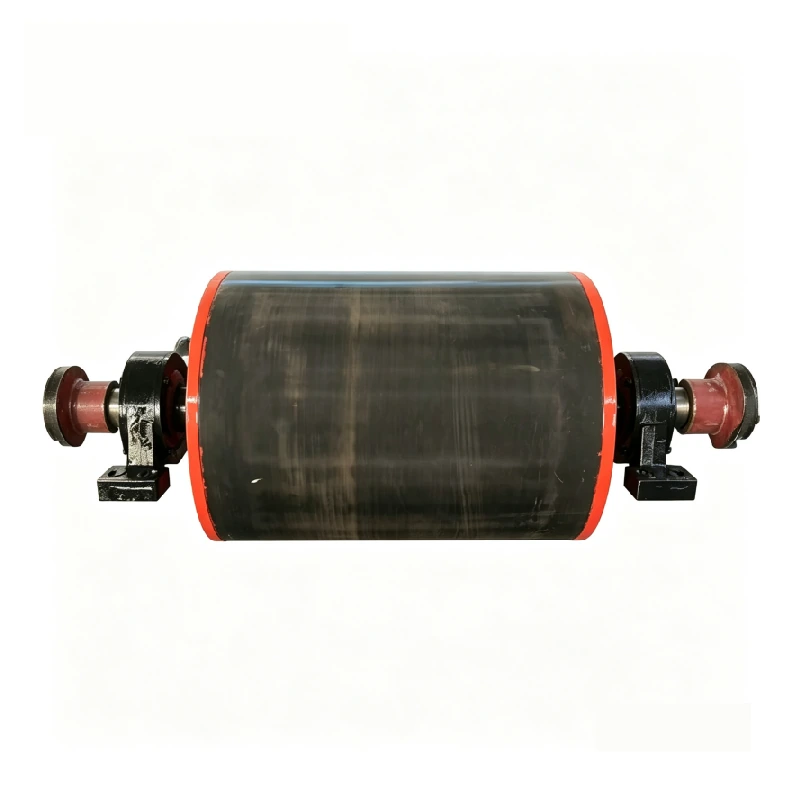

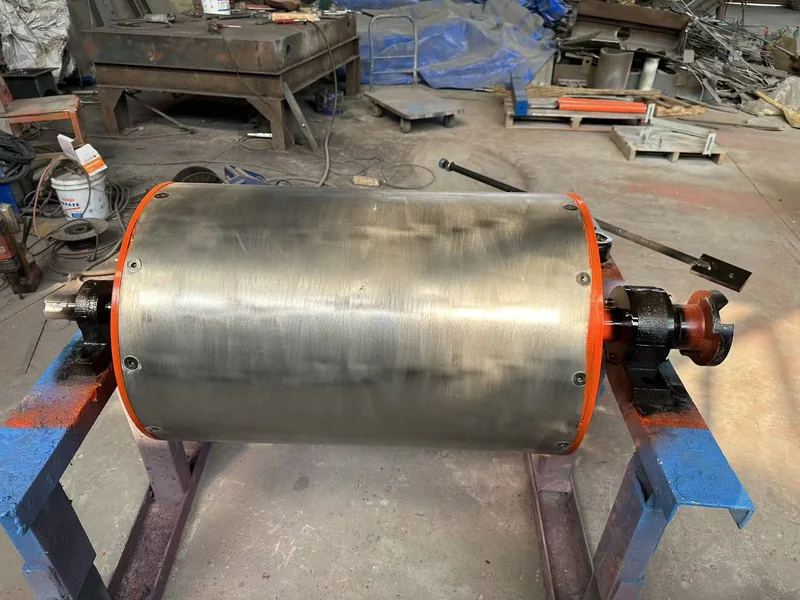

Die Baureihen RCTG und CXG sind mit glatter Oberfläche oder Gummibelag erhältlich. Die Wahl der Oberfläche beeinflusst Bandhaftung, Verschleiß und Arbeitsabstand.
Die Trennplatte führt das reguläre Material und das abgeschiedene Eisen nach dem Austrag auf getrennten Wegen weiter.



Das aktuelle RCTG-Referenzprogramm umfasst 16 aufgeführte Modelle. Verwenden Sie diese Werte als Ausgangspunkt für die Modellauswahl. Die endgültige Ausführung von Trommel, Welle und Magnetsystem wird vor der Fertigung anhand der technischen Projektdaten bestätigt.
| Modell | Magnetische Flussdichte an der Oberfläche | Referenz-Materialschicht | Max. Bandgeschwindigkeit | Trommeldurchmesser D | Mantellänge L | Gewicht |
|---|---|---|---|---|---|---|
| RCTG-32/40 | 1500 GS | ≤40 mm | ≤2.5 m/s | 320 mm | 500 mm | 150 kg |
| RCTG-32/50 | 1500 GS | ≤60 mm | ≤2.5 m/s | 320 mm | 600 mm | 198 kg |
| RCTG-40/50 | 1550 GS | ≤80 mm | ≤2.5 m/s | 400 mm | 600 mm | 250 kg |
| RCTG-50/50 | 1600 GS | ≤100 mm | ≤2.5 m/s | 500 mm | 600 mm | 370 kg |
| RCTG-32/65 | 1500 GS | ≤70 mm | ≤2.5 m/s | 320 mm | 750 mm | 245 kg |
| RCTG-40/65 | 1550 GS | ≤100 mm | ≤2.5 m/s | 400 mm | 750 mm | 405 kg |
| RCTG-50/65 | 1600 GS | ≤130 mm | ≤2.5 m/s | 500 mm | 750 mm | 520 kg |
| RCTG-50/80 | 1550 GS | ≤100 mm | ≤2.5 m/s | 500 mm | 950 mm | 610 kg |
| RCTG-65/80 | 1650 GS | ≤130 mm | ≤2.5 m/s | 650 mm | 950 mm | 720 kg |
| RCTG-80/80 | 1800 GS | ≤150 mm | ≤2.5 m/s | 800 mm | 950 mm | 980 kg |
| RCTG-65/100 | 1700 GS | ≤130 mm | ≤2.5 m/s | 650 mm | 1150 mm | 910 kg |
| RCTG-80/100 | 1700 GS | ≤170 mm | ≤2.5 m/s | 800 mm | 1150 mm | 1200 kg |
| RCTG-65/120 | 1800 GS | ≤100 mm | ≤2.5 m/s | 650 mm | 1400 mm | 1500 kg |
| RCTG-100/120 | 1800 GS | ≤200 mm | ≤2.5 m/s | 1000 mm | 1400 mm | 1890 kg |
| RCTG-100/140 | 1800 GS | ≤230 mm | ≤2.5 m/s | 1000 mm | 1600 mm | 2160 kg |
| RCTG-125/160 | 1800 GS | ≤260 mm | ≤2.5 m/s | 1250 mm | 1800 mm | 2800 kg |
| Modell | A | D | L | L1 | K | Wellen-Ø d | h | b |
|---|---|---|---|---|---|---|---|---|
| RCTG-32/40 | 728 | 320 | 500 | 926 | 100 | 45 | 48.5 | 14 |
| RCTG-32/50 | 850 | 320 | 600 | 1097 | 115 | 50 | 53.5 | 14 |
| RCTG-40/50 | 850 | 400 | 600 | 1097 | 115 | 55 | 60 | 16 |
| RCTG-50/50 | 850 | 500 | 600 | 1097 | 115 | 55 | 60 | 16 |
| RCTG-32/65 | 1000 | 320 | 750 | 1280 | 135 | 65 | 69 | 18 |
| RCTG-40/65 | 1000 | 400 | 750 | 1280 | 135 | 65 | 69 | 18 |
| RCTG-50/65 | 1000 | 500 | 750 | 1280 | 135 | 70 | 76 | 20 |
| RCTG-50/80 | 1300 | 500 | 950 | 1580 | 135 | 70 | 76 | 20 |
| RCTG-65/80 | 1300 | 650 | 950 | 1661 | 175 | 70 | 76 | 20 |
| RCTG-80/80 | 1300 | 800 | 950 | 1661 | 175 | 90 | 76 | 24 |
| RCTG-65/100 | 1500 | 650 | 1150 | 1861 | 175 | 90 | 97 | 24 |
| RCTG-80/100 | 1500 | 800 | 1150 | 1954 | 215 | 90 | 97 | 24 |
| RCTG-65/120 | 1750 | 650 | 1400 | 2195 | 215 | 110 | 119 | 32 |
| RCTG-100/120 | 1750 | 1000 | 1400 | 2270 | 255 | 110 | 119 | 32 |
| RCTG-100/140 | 2000 | 1000 | 1600 | 2446 | 255 | 110 | 119 | 32 |
| RCTG-125/160 | 2150 | 1250 | 1800 | 2600 | 255 | 120 | 129 | 32 |
Die CXG-Baureihe ist eine Permanentmagnettrommel für die trockene Vorsortierung in Anwendungen der Mineralaufbereitung und Metallrückgewinnung. Sie verfügt über ein Permanentmagnetsystem mit hoher Magnetkraft, einen Trommelmantel aus Edelstahl sowie nichtmagnetisches Edelstahlmaterial zwischen der Welle und dem Magnetsystem.

| Modell | Trommellänge L | Trommeldurchmesser D | Zulässiges Drehmoment der glatten Umlenkrolle | Zulässiges Drehmoment der gummierten Umlenkrolle | Gewicht |
|---|---|---|---|---|---|
| KS-CXG50 | 600 mm | 500 mm | 1.63 kN·m | 2.5 kN·m | 380 kg |
| KS-CXG65-1 | 750 mm | 500 mm | 2.12 kN·m | 3.26 kN·m | 580 kg |
| KS-CXG65-2 | 750 mm | 630 mm | 2.96 kN·m | 4.54 kN·m | 800 kg |
| KS-CXG80-1 | 950 mm | 500 mm | 2.62 kN·m | 4.01 kN·m | 765 kg |
| KS-CXG80-2 | 950 mm | 630 mm | 3.67 kN·m | 5.61 kN·m | 1090 kg |
| KS-CXG80-3 | 950 mm | 800 mm | 5.59 kN·m | 8.55 kN·m | 1480 kg |
| KS-CXG100-1 | 1150 mm | 630 mm | 4.57 kN·m | 7.01 kN·m | 1285 kg |
| KS-CXG100-2 | 1150 mm | 800 mm | 6.96 kN·m | 10.68 kN·m | 1865 kg |
| KS-CXG100-3 | 1150 mm | 1000 mm | — | 17.75 kN·m | 2795 kg |
| KS-CXG120-1 | 1400 mm | 630 mm | 5.49 kN·m | 8.4 kN·m | 1610 kg |
| KS-CXG120-2 | 1400 mm | 800 mm | 8.37 kN·m | 12.81 kN·m | 2465 kg |
| KS-CXG120-3 | 1400 mm | 1000 mm | — | 21.3 kN·m | 3560 kg |
| KS-CXG120-4 | 1400 mm | 1250 mm | — | 30 kN·m | 5230 kg |
| KS-CXG140-1 | 1600 mm | 800 mm | 9.76 kN·m | 14.92 kN·m | 2865 kg |
| KS-CXG140-2 | 1600 mm | 1000 mm | — | 24.925 kN·m | 4405 kg |
| KS-CXG140-3 | 1600 mm | 1250 mm | — | 35.0 kN·m | 6005 kg |
| KS-CXG140-4 | 1600 mm | 1400 mm | — | 47.0 kN·m | 7535 kg |
Die Baureihen RCTG und CXG bieten uns einen guten Ausgangspunkt, aber die ausgewählte Umlenkrolle muss dennoch exakt zu Ihrem Förderband passen. Senden Sie uns die vorhandene Zeichnung, die Abmessungen und die Betriebsdaten, damit wir das Referenzmodell abgleichen und vor der Fertigung die endgültige Ausführung von Welle, Lagern, Antrieb und Austragsanordnung bestätigen können.
| Was wir benötigen | Was wir prüfen |
|---|---|
| Abmessungen von Umlenkrolle und Förderband | Durchmesser, Mantelbreite, Bandbreite, Umschlingung der Rolle und Randabstand. |
| Welle, Lager und Antrieb | Wellengröße, Montageabstände, Lageranordnung und Antriebsanschluss. |
| Bandgeschwindigkeit und Umschlingung | Betriebsgeschwindigkeit und der Umschlingungsanteil des Förderbands an der Rolle. |
| Materialschichthöhe | Normale und maximale Schütthöhe, sofern verfügbar. |
| Zielmaterial: Eisen oder Stahl | Art, Größe, Form, ungefähre Menge und gewünschtes Ergebnis. |
| Magnetische Anforderungen | Gewünschte Reaktion, Arbeitsabstand und erforderliche magnetische Fläche. |
| Trennvorrichtung / Rutsche | Platz für zwei Austragswege und die Materialaufnahme. |
| Oberfläche und Umgebung | Bandhaftung, Verschleiß, Temperatur, Staub, Feuchtigkeit, Korrosion und örtliche Gegebenheiten. |
Quick Fit zeigt Ihnen bereits, wann eine Magnettrommel ein guter Ausgangspunkt ist. Wir wählen eine andere Lösung, wenn der Bandkopf das Zielmaterial nicht zugänglich machen oder das erfasste Eisen nicht sauber austragen kann.
Wenn das Eisen zu tief in der Materialschicht liegt und zu weit von der Magnettrommel entfernt ist, prüfen wir möglicherweise einen vorgelagerten Abscheidepunkt oder einen hängenden Förderbandmagneten.
Wenn der Prozess eine eigene Aufgabe, einen rotierenden Abscheider und einen kontrollierten Aufteiler benötigt, ist eine Magnettrommel möglicherweise die bessere Lösung.
Aluminium, Kupfer und ähnliche Metalle erfordern eine andere Abscheidemethode, sofern sie nicht an einem stark magnetischen eisenhaltigen Teil befestigt sind.
Wenn die Kopfstation keine zwei stabilen Materialwege ermöglicht, prüfen wir einen anderen Einbauort oder Abscheidertyp.
Nicht sicher, welcher Abscheidertyp passt?
Senden Sie uns das Material, das zu entfernende Eisen und den Aufbau des Förderbands. Wir prüfen den Abscheideweg, bevor Sie Zeit in detaillierte Abmessungen der Umlenkrolle investieren.
Diese Abscheider können alle eisenhaltiges Material entfernen, lösen jedoch unterschiedliche Anforderungen an die Förderbandanordnung. Wählen Sie anhand der Prozessposition, der Materialaufgabe, des Arbeitsabstands und der Stelle, an der das erfasste Eisen sicher ausgetragen werden kann.
| Frage | Magnetische Umlenkrolle | Magnettrommel | Hängender Magnet |
|---|---|---|---|
| Wo wird er eingesetzt? | An der Kopfstation / am Abwurfende des Förderbands. | In einer separaten, kontrollierten Aufgabe- und Austragsstufe. | Über einem Förderband oder Übergabepunkt. |
| Ersetzt er die Kopftrommel? | Dies ist möglich, wenn die Förderbandabmessungen und die Gestaltung des Austrags dies zulassen. | Nein. Es handelt sich um einen separaten rotierenden Abscheider. | Nein. Er arbeitet oberhalb des Hauptförderbands. |
| Gute Ausgangslösung, wenn | das Kopfende bereits einen geeigneten Abscheidepunkt darstellt und zwei Austragswege eingerichtet werden können. | die Aufgabe kontrolliert und in magnetische und nichtmagnetische Austragswege aufgeteilt werden kann. | Fremdeisen vor dem Förderbandaustrag oder vor gefährdeten Anlagenkomponenten entfernt werden muss. |
| Tiefe oder ungleichmäßige Materialschicht | Erfordert eine sorgfältige Prüfung, da tiefer liegendes Eisen weiter von der Magnetquelle entfernt ist. | Kann bei kontrollierter Materialaufgabe und Trommelanordnung überprüft werden. | Arbeitsabstand und Schütthöhe sind zentrale Auswahlparameter. |
| Auswirkungen der Nachrüstung | Kann die vorhandene Kopftrommel ersetzen, sofern Welle, Lager, Band und Austragsanordnung aufeinander abgestimmt werden können. | Erfordert in der Regel eine separate Abscheidestufe. | Benötigt Platz für die Überkopfmontage und eine geeignete Tragkonstruktion. |
| Wesentliche Projektdaten | Trommelpassung, Bandgeschwindigkeit, Materialschichthöhe, zu entfernendes Eisen und Austragsanordnung. | Aufgabebedingungen, Schichthöhe, Trommelanordnung, Geschwindigkeit und Position der Trennvorrichtung. | Schütthöhe, Arbeitsabstand, Bandgeschwindigkeit, zu entfernendes Eisen, Reinigungsverfahren und Einbauraum. |
| Weitere Informationen | Diese Seite. | Prüfen Sie bei der Anwendungsbewertung die Abscheidervariante mit kontrollierter Materialaufgabe. | Auswahl des Förderbandmagneten → |
Angenommen, ein Förderband transportiert Zuschlagstoffe zu einem Brecher, und Fremdeisen soll entfernt werden. Dieses Beispiel zeigt, wie Zielmetall, Materialschichthöhe und Förderbandbedingungen die Vorauswahl einer magnetischen Kopftrommel beeinflussen.
Handelt es sich bei dem Zielmaterial um stark magnetisches Eisen oder Stahl, und welche Größe und Form müssen entfernt werden?
Kann das Zielmaterial durch das Förderband, die Trommelbeschichtung und die Materialschichthöhe nahe genug an das Magnetfeld gelangen?
Können Kopftrommel, Welle, Lager, Bandkontakt und Antriebskonfiguration auf die Magnettrommel abgestimmt werden?
Ist ausreichend Platz vorhanden, damit das übrige Material und das abgeschiedene Eisen über getrennte, stabile Austragswege abgeführt werden können?
Eine Magnettrommel kann bei bestimmten Projekten eine vorhandene Kopftrommel ersetzen. Zunächst prüfen wir jedoch die mechanische Passgenauigkeit und den verfügbaren Platz für zwei Austragswege.
Senden Sie uns die Zeichnung oder Angaben zu Durchmesser, Trommelbreite, Welle, Lagern und Antrieb.
Wir prüfen Bandbreite, Geschwindigkeit, Bandkontakt, Spurlauf und den verfügbaren Platz.
Wir prüfen, wo das normale Material und das abgeschiedene Eisen abgeworfen werden und wo das Trennblech positioniert werden sollte.
Vor Produktionsbeginn bestätigen wir die endgültigen Abmessungen und alle erforderlichen Prüfungen.
Vor der Prüfung der magnetischen Leistung kontrollieren wir den Trommelkörper, die Welle, die Lager, den Bandkontakt und die umgebende Konstruktion.
| Falls vorhanden | Senden Sie uns |
|---|---|
| Vorhandene Trommel und Antrieb | Zeichnung oder Hauptabmessungen sowie Angaben zu Welle, Lagern und Antriebsseite. |
| Band | Breite, normale Geschwindigkeit sowie bekannte Informationen zum Bandlauf oder zur Belastung. |
| Material und abzutrennendes Eisen | Materialbeschreibung sowie, sofern verfügbar, Foto, Größe und Form des abzutrennenden Eisens. |
| Verfügbarer Platz | Seitenansicht oder Aufstellungsplan mit Darstellung von Kopftrommel, Rutsche, Rahmen und Auffangbereich. |
Haben Sie bereits eine Zeichnung der Kopftrommel?
Senden Sie diese zusammen mit Angaben zum Material und zum abzutrennenden Eisen. Falls nicht, senden Sie bitte aussagekräftige Fotos und die Ihnen bereits vorliegenden Abmessungen.
Die Magnetkopftrommel scheidet kontinuierlich ab. Dennoch müssen das Förderband und der Austragsbereich regelmäßig kontrolliert werden. Im Mittelpunkt stehen die Bauteile, die den Abstand zum Magneten, den Bandlauf oder die beiden Austragswege verändern können.
Kontrollieren Sie den Zustand und den Lauf des Förderbands sowie den Trommelbelag. Verschleiß oder Materialanhaftungen können den Abstand zwischen dem Magneten und dem abzutrennenden Eisen verändern.
Warten Sie Lager, Welle und Befestigungsteile im Rahmen des Wartungsplans für das Förderband. Die Daten zur RCTG-Baureihe beschreiben außerdem eine demontierbare Wellenkonstruktion, die die Wartung erleichtert.
Entfernen Sie Anbackungen und stellen Sie sicher, dass abgeschiedenes Eisen nicht in den regulären Materialstrom zurückfallen kann.
Halten Sie den Sammelbereich frei und ausreichend groß für die Menge des abgeschiedenen Eisens.
Befolgen Sie bei Inspektion und Wartung die Anforderungen an die endgültigen Schutzeinrichtungen des Förderbands, die Freischaltung sowie die Sicherheitsvorgaben am Aufstellort.
Bevor wir ein Prüfergebnis verwenden, legen wir gemeinsam das Prüfverfahren fest. Dadurch bleiben Abmessungen, magnetische Messwerte und Abscheideprüfungen an die realen Bedingungen des Förderbands gebunden.
| Was wir prüfen | So führen wir die Prüfung durch |
|---|---|
| Trommelpassung und Abmessungen | Vergleichen Sie die Abmessungen von Trommel, Welle, Lagern und Installation mit den vereinbarten Projektdaten. |
| Prüfung des Magnetfelds – falls erforderlich | Legen Sie zunächst das Messgerät, die Sondenrichtung, den Messpunkt und den Abstand fest. |
| Abscheideprüfung – falls erforderlich | Definieren Sie das abzutrennende Eisen, die Materialschichthöhe, die Bandgeschwindigkeit, die Prüfdurchläufe und die Bestehens-/Nichtbestehensregel. |
| Austragskontrolle | Prüfen Sie den Trenner oder die Rutsche, beide Materialwege und den Auffangbereich. |
| Abschlussprüfprotokoll | Dokumentieren Sie die im Projekt vorgesehenen Maß-, Magnet- oder Abscheideprüfungen. |
Wenn Sie eine Zeichnung, ein Magnetprotokoll oder ein Abscheideprüfprotokoll benötigen, nehmen Sie diese Unterlagen vor der Produktion in den Angebotsumfang auf.
Senden Sie uns die Material- und Förderbanddaten. Wir leiten daraus eine definierte Abscheidelösung, die passende Riemenscheibenausführung und den abschließenden Prüfplan ab.
Zunächst entscheiden wir, ob die RCTG-Lösung für den Förderbandkopf, die CXG-Lösung zur trockenen Vorsortierung oder ein anderer Abscheider besser geeignet ist.
Wir vergleichen Trommeldurchmesser, Ballenlänge, Materialschichthöhe, Bandgeschwindigkeit und die verfügbaren Referenzgrößen.
Wir prüfen Welle, Lager, Antrieb, Bandkontakt, Einbauraum und Austragswege.
Wir bestätigen die Zeichnung sowie alle vor der Produktion erforderlichen Maß-, Magnetfeld- oder Abscheideprüfungen.
Dies sind die Fragen, die wir am häufigsten beantworten, bevor wir eine Magnet-Umlenktrommel für ein Förderband auswählen und auslegen.
Sie benötigen noch keine fertige Spezifikation, bevor Sie uns kontaktieren. Senden Sie uns die Informationen, die Ihnen bereits vorliegen. Nach der ersten Prüfung teilen wir Ihnen mit, welche weiteren Angaben wir benötigen.
Senden Sie uns die bereits verfügbaren Informationen. Wir ermitteln dann, welche Daten für die endgültige Auswahl noch benötigt werden.
Senden Sie uns die bereits vorliegenden Angaben zu Ihrem Material, dem abzutrennenden Eisen, dem Durchsatz und dem Förderband. Wir prüfen, ob eine Magnettrommel für diese Aufgabe geeignet ist, und teilen Ihnen mit, welche Informationen wir als Nächstes benötigen.
