Selbstentleerender Permanent-Überbandmagnet · Entfernung von Eisenfremdkörpern auf Förderbändern

Selbstentleerender Querband-Permanentmagnetabscheider für leichte Einsatzbedingungen

Der selbstentleerende Überband-Magnetabscheider mit Permanentmagnet von Corvelan für leichte Einsatzbedingungen entfernt Eisen und Stahl aus trockenem Material auf einem Förderband. Dieser Überband Querband-Magnetabscheider verwendet einen Permanentmagneten, um eisenhaltige Fremdkörper anzuheben, während ein angetriebenes Reinigungsband das erfasste Metall zur Seite austrägt. Dadurch muss die Anlage zum Reinigen des Magneten nicht angehalten werden.

AnwendungTrockenes Förderband
EntferntFerromagnetische Eisen- und Stahlfremdkörper
ReinigungAutomatischer seitlicher Austrag
MagnettypPermanentmagnet
MontageQuerlaufender Überband-Magnetabscheider über dem Förderband
Senden Sie unsBreite · Geschwindigkeit · Schütthöhe · Fremdeisen

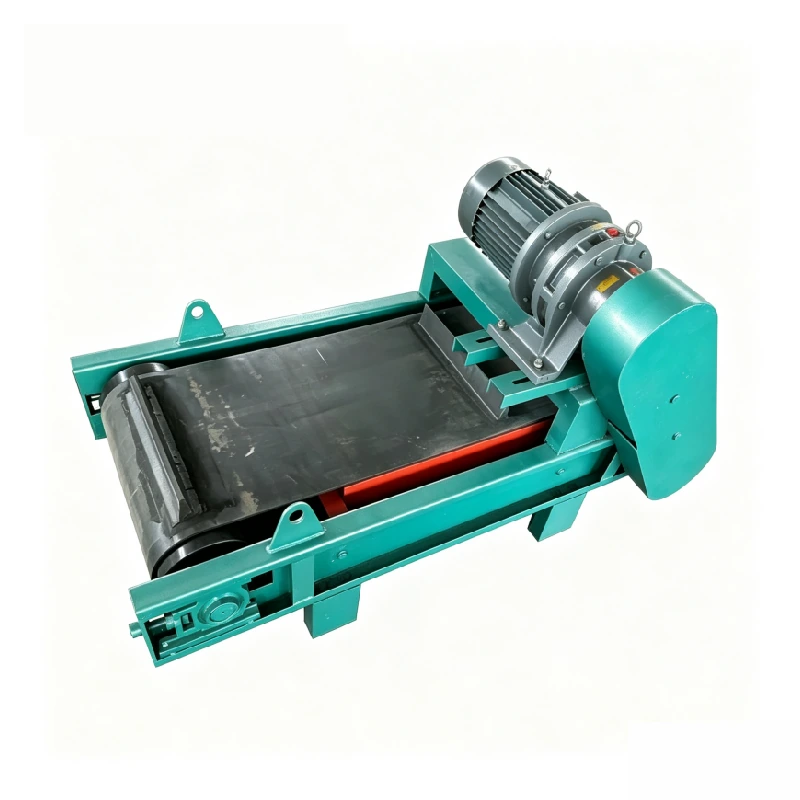

Coverlan selbstentleerender Querband-Magnetabscheider für leichte Einsatzbedingungen

Leicht ausgeführter Überband-Magnetabscheider mit Permanentmagnet von Corvelan und selbstreinigendem Austragsband.

Schnelle Eignungsprüfung

Ist dieser Überband-Magnetscheider für Ihre Anwendung geeignet?

Dieser Abscheider ist geeignet, wenn

Setzen Sie diesen Überbandtyp für trockenes Material auf einem Förderband ein, wenn unerwünschtes Eisen oder Stahl automatisch entfernt werden muss. Die Anlage benötigt außerdem eine sichere Aufhängung, ausreichend Platz für Wartungsarbeiten und genügend seitlichen Freiraum für den Austrag des Metalls.

Wählen Sie einen anderen Abscheidertyp, wenn

Verwenden Sie einen anderen Typ für Aluminium oder Kupfer, Suspensionen oder pneumatische Förderleitungen sowie für die Rückgewinnung feinpartikulärer, schwachmagnetischer Mineralien. Ein größerer Arbeitsabstand oder schwer abzuscheidendes Fremdeisen kann außerdem einen leistungsstärkeren Permanentmagnet- oder Elektromagnetabscheider erfordern.

So prüfen wir die Eignung: Corvelan prüft die tiefste Zielposition, den tatsächlichen Arbeitsabstand, die Bandgeschwindigkeit, Größe und Form des Trampmetalls, den Austragsfreiraum sowie Stahl in der näheren Umgebung, bevor der Magnetabscheider ausgewählt wird.

Produktfamilie

Was bedeutet “für leichte Einsatzbedingungen” bei diesem Magnetabscheider von Corvelan?

Eine kompakte Produktfamilie permanenter Überbandmagnete

„Für leichte Einsatzbedingungen“ bezeichnet diese Corvelan-Produktfamilie selbstreinigender querlaufender Überband-Permanentmagnetabscheider. Der Begriff grenzt sie von Abscheiderausführungen für größere magnetische Reichweiten, höhere Belastungen durch ferromagnetische Störstoffe oder anspruchsvollere Förderbedingungen ab.

Die endgültige Auslegung richtet sich weiterhin nach dem Förderband.

Die Bezeichnung ist keine feste Einstufung für Durchsatz, Gaußwert oder Aufhängehöhe. Vor der Bestätigung der Maschine prüfen wir weiterhin den tatsächlichen Arbeitsabstand, die Schütthöhe, die Bandgeschwindigkeit, das zu erfassende Fremdeisen und den verfügbaren Einbauraum.

Warum diese Ausführung

Warum einen selbstreinigenden Querband-Magnetabscheider wählen?

Automatischer seitlicher Austrag

Das Reinigungsband führt abgeschiedenes Eisen aus dem Magnetbereich ab und vermeidet wiederholte Stillstände, die lediglich zum Reinigen des Magneten erforderlich wären.

Permanentes Magnetfeld

Das Magnetfeld benötigt keine elektrische Erregung. Für den Antrieb des Reinigungsbands wird weiterhin Energie benötigt.

Förderschutz

Der Abscheider entfernt Fremdeisen, bevor es nachgeschaltete, empfindliche Anlagen wie Brecher, Siebe oder Mühlen erreicht.

Praktische Querbandanordnung

Diese Anordnung kann in ein vorhandenes Förderband integriert werden, sofern ausreichend Bauhöhe, geeignete Auflagepunkte und Platz für den seitlichen Austrag vorhanden sind.

Funktionsprinzip

Wie funktioniert ein selbstentleerender Querbandmagnet?

1

Das Material läuft unter dem Magneten hindurch

Das Material läuft unter dem Magneten hindurch. Die Materialschicht wird häufig als Schütthöhe bezeichnet; ihre Tiefe bestimmt, wie weit der Magnet in das Material hineinwirken muss.

2

Eisen und Stahl werden herausgezogen

Der Magnet zieht magnetisch ansprechbares Eisen und Stahl an. Metall, das tiefer in der Schüttgutschicht liegt, lässt sich in der Regel schwerer anheben.

3

Das Reinigungsband führt es ab

Das Reinigungsband transportiert das erfasste Metall aus dem Magnetbereich heraus und lässt es in einen vorgesehenen seitlichen Auffangbehälter oder Fallschacht fallen.

Magnet und Reinigungsband erfüllen unterschiedliche Aufgaben

Der Permanentmagnet erzeugt das Magnetfeld. Ein Motor und ein Getriebe bewegen das Reinigungsband. Die Antriebsdetails werden für die angebotene Maschine und die bauseitige Stromversorgung bestätigt.

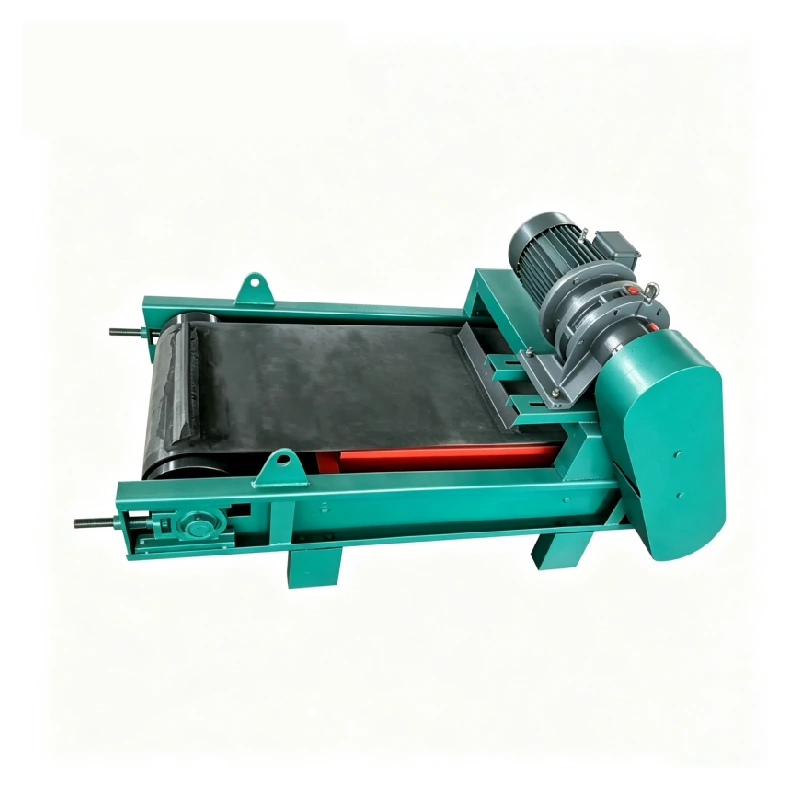

Coverlan Querband-Magnetabscheider mit Reinigungsband und Antriebseinheit

Der Permanentmagnet erzeugt das Magnetfeld, während der separate Motor und das Getriebe das selbstreinigende Band bewegen.

Leistungsfaktoren

Wie wir einen Querband-Magnetabscheider für eine zuverlässige Entfernung von Eisenfremdkörpern auslegen

Das am schwierigsten abzuscheidende Teil ist oft das tiefste im Material eingebettete Eisenstück – nicht das bereits oben sichtbare.

Tatsächlicher Arbeitsabstand wird von der Magnetfläche bis zum tatsächlich zu erfassenden Metall im Schüttgut gemessen. Dazu gehören sowohl der sichtbare Luftspalt als auch die Tiefe, in der sich das Metall im Material befindet.

Der Oberflächen-Gaußwert allein lässt keine zuverlässige Aussage darüber zu, ob Störmetall im tatsächlichen Arbeitsabstand erfasst wird.

Schütthöhe und Arbeitsabstand

Wir prüfen den Abstand zum tiefsten zu erfassenden Teil – nicht nur den sichtbaren Spalt über dem Material.

Bandgeschwindigkeit

Bei höherer Geschwindigkeit hat der Magnet weniger Zeit, Metall aus dem Material herauszuziehen. Außerdem kann sich dadurch die Materialbewegung unterhalb des Abscheiders verändern.

Zielmaterial: Eisen oder Stahl

Größe, Form, Gewicht und Position sind entscheidend. Eine Platte, ein Bolzen und ein dünner Draht verhalten sich nicht gleich.

Wie das Material auf dem Förderband liegt

Locker und gleichmäßig verteiltes Material ist leichter zu erfassen als nasses, klebriges, klumpiges oder dicht gepacktes Material.

Benachbarte Stahlbauteile

Stahltragrollen, Träger und Rutschen in der Nähe des Magneten können die nutzbare Magnetfläche und den verfügbaren Einbauraum beeinflussen.

Austragsweg

Das erfasste Metall benötigt einen freien Weg zu einem Sammelbehälter oder einer Rutsche, damit es nicht auf Anlagenteile trifft oder in den Produktstrom zurückfällt.

Halten Sie unnötige Stahlteile aus dem aktiven Magnetbereich fern. Bei der Prüfung der Installation kontrollieren wir die Tragkonstruktion unmittelbar unterhalb und im Umfeld des Abscheiders. Je nach endgültiger Anordnung können in kritischen Bereichen nichtmagnetische Bauteile erforderlich sein.
Gauss ≠ Abzugskraft ≠ Abscheideeffizienz. Corvelan wählt den Magnetabscheider anhand der tatsächlichen Förderbandbedingungen aus, nicht anhand eines einzelnen Messwerts an der Oberfläche.

Informationen zur Auslegung

Welche Informationen benötigen wir von Ihnen?

Sie müssen weder die Magnetstärke noch das genaue Modell vorgeben. Beginnen Sie mit den bereits vorliegenden Angaben zum Förderband und zu den ferromagnetischen Störstoffen. Corvelan nutzt diese Daten, um die passende Maschinenausführung auszuwählen.

Beginnen Sie mit diesen sechs Angaben

MaterialWas wird auf dem Förderband transportiert?
Zu entfernendes StörmetallWelches Eisen- oder Stahlmaterial muss entfernt werden?
FörderbandbreiteWelche Bandbreite und welches Bandprofil müssen abgedeckt werden?
BandgeschwindigkeitWie schnell passiert das Material den Magneten?
SchütthöheWie tief kann das zu entfernende Metall im Material eingebettet sein?
Foto / ZeichnungZeigen Sie den vorgesehenen Aufstellbereich.
Falls verfügbar, senden Sie bitte zusätzlich: Partikel- oder Stückgröße, Schüttdichte, Feuchtigkeit, Muldungswinkel, Fördererneigung, Position der Kopftrommel, Menge oder Häufigkeit des Störmetalls, lichte Höhe, erforderlicher Freiraum für den seitlichen Austrag, Umgebungstemperatur und Stromversorgung am Aufstellort.

Was sollte auf Ihrem Förderbandfoto zu sehen sein?

Ein aussagekräftiges Aufstellfoto zeigt mehr als eine Nahaufnahme des Förderbands. Versuchen Sie, die Position des Abscheiders und die umgebende Konstruktion gemeinsam in einer Ansicht darzustellen.

FörderbandbreiteZeigen Sie das abzudeckende Förderband- und Trogprofil.
MaterialschichthöheZeigen Sie die übliche Schütthöhe, damit wir den tatsächlichen Arbeitsabstand beurteilen können.
Vorgesehene MagnetpositionGeben Sie den Raum über dem Förderband sowie nahegelegene Rutschen oder Tragrollen an.
Benachbarte StahlbauteileZeigen Sie Träger, Rollen oder andere Stahlteile in der Nähe des aktiven Magnetbereichs.
Raum für den seitlichen AustragZeigen Sie, wo das erfasste Metall das Förderband sicher verlassen kann.
TragkonstruktionGeben Sie den für die Montage verfügbaren Rahmen oder die vorhandene Stahlkonstruktion an.
Sie sendenPrüfungen von CorvelanWas wir ermitteln
MaterialMaterialfluss, Feuchtigkeit, Verklumpung und MaterialverhaltenOb dieser Abscheidertyp für den Prozess geeignet ist
Zielmaterial: Eisen oder StahlGröße, Form, Gewicht, Position und HäufigkeitErforderliche magnetische Reichweite und Austragsmethode
Förderbandbreite / ProfilErforderliche magnetische AbdeckungAbscheiderbreite und Montageposition
Normale / maximale MaterialschichthöheTiefste erwartete Position des ZielobjektsAnforderung an den Arbeitsabstand
BandgeschwindigkeitFür die magnetische Anziehung verfügbare ZeitGrundlage für die Magnetdimensionierung und Installationsanforderungen
Lichte Höhe / FreiraumFreiraum über dem FörderbandMechanische Einbausituation und Wartungszugang
Seitlicher FreiraumSicherer Weg für abgeschiedenes MetallEignung für Querbandmontage und Austragsrichtung
Foto / ZeichnungAbstützungen, Tragrollen, Schurren und Stahlbauteile in der NäheAnforderungen an Montage, Freiräume und Abstützung
StromversorgungErforderlicher Antrieb des ReinigungsbandsMotor- und Elektroausstattung
Anforderungen am AufstellortSchutzeinrichtungen, Umgebungsbedingungen und erforderliche DokumentationIm Angebot zu bestätigende Punkte

Nicht sicher, wie stark der Magnet sein muss?

Senden Sie uns das Förderbandlayout, die Schütthöhe und das zu entfernende Eisen. Wir prüfen, ob dieses Modell für leichte Anwendungen geeignet ist oder ein stärkerer Abscheider benötigt wird.

Diese Anwendung gemeinsam mit Corvelan prüfen

Produktaufbau

Reale Produktkonstruktion: Was Sie an diesem Querband-Magnetscheider sehen können

Diese realen Produktansichten von Corvelan zeigen das Reinigungsband, den Antrieb, die Rollen, den Rahmen und die sichtbaren Befestigungspunkte dieser Überband-Magnetabscheiderfamilie für leichte Einsatzbedingungen. Sie belegen die Produktform und die sichtbare Konstruktion, nicht die magnetische Leistung oder die exakten Abmessungen.

Permanentmagnet-Baugruppe

Erzeugt das Magnetfeld, das magnetisch erfassbares Eisen und Stahl ohne elektrische Erregung anzieht.

Selbstreinigendes Band

Transportiert das erfasste Metall aus dem Magnetbereich und gibt es am vorgesehenen seitlichen Austragspunkt ab.

Antriebseinheit

Bewegt das Reinigungsband. Motor und Getriebe treiben das Band an, nicht das Permanentmagnetfeld.

Umlenkrollen-/Rollensystem

Führt das Reinigungsband und unterstützt dessen Bewegung und Spurhaltung.

Hauptrahmen

Trägt die Überbandbaugruppe oberhalb des Förderbands.

Aufhänge- / Befestigungspunkte

Verbinden Sie den Abscheider mit der für die Installation vorgesehenen Tragkonstruktion.

Coverlan Permanent-Überbandmagnet mit Reinigungsbandrahmen und Antrieb

Gesamtansicht des realen Produkts von Corvelan mit selbstreinigendem Band, Antriebseinheit, Rollensystem, Rahmen und sichtbaren Hebe- oder Befestigungspunkten.

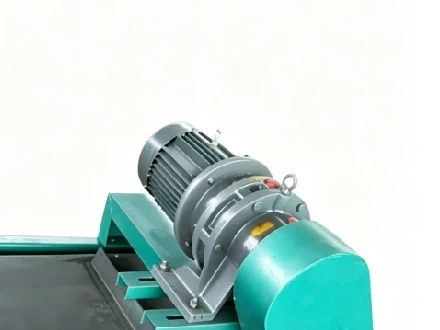

Detail des Motors und Getriebes eines selbstreinigenden Magnetabscheiders

Original-Produktdetail: Motor und Getriebe zum Antrieb des selbstreinigenden Bands. Der Antrieb erzeugt nicht das Permanentmagnetfeld.

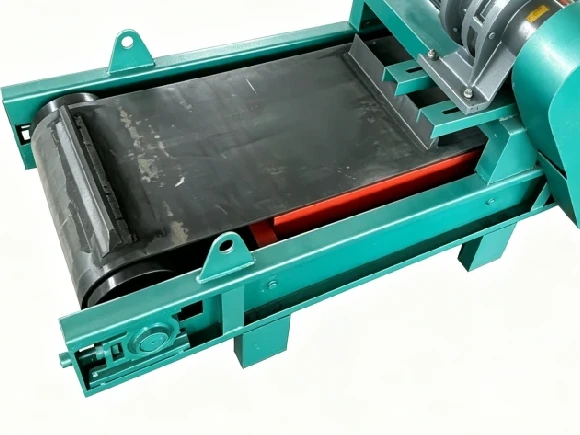

Detail des Mitnehmerprofils und der Endrolle am Reinigungsband des Querbandabscheiders

Original-Produktdetail: Reinigungsband, Mitnehmer und Endwalzenbereich zum Austrag des erfassten Fremdeisens aus der Magnetzone.

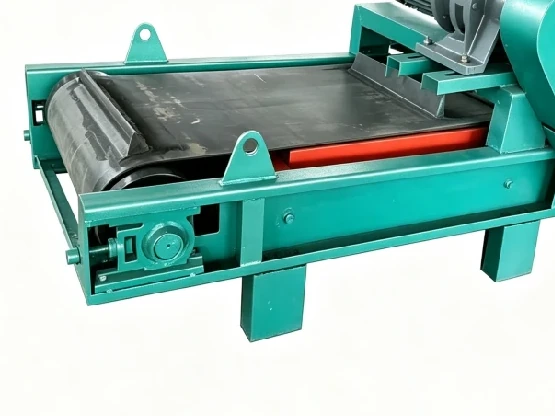

Rahmen eines Permanent-Überbandmagneten und sichtbare Befestigungspunkte

Original-Produktdetail: Hauptrahmen und sichtbare Hub- bzw. Befestigungspunkte zur Planung der Tragkonstruktion und des Zugangs für Wartungsarbeiten.

Was wir im Angebot bestätigen

AngebotspositionGrundlage der Bestätigung
AbscheiderbreiteFörderbandbreite, Profil und erforderliche magnetische Abdeckung
MagnetanordnungTatsächlicher Arbeitsabstand, Schütthöhe und gewünschtes Fremdeisen
Ausrichtung quer zum FörderbandFörderrichtung und erforderliche Austragsseite
Anordnung des ReinigungsbandsForm des Fremdeisens, erwartete Belastung und Austragsfreiraum
AntriebEndgültige Maschinenabmessungen, Bandausführung und bauseitige Stromversorgung
BefestigungspunkteAngaben zur Förderbandkonstruktion und Abstützung
GesamtmaßeEndgültig ausgewählte Maschine und erforderlicher Einbauraum
WartungsfreiraumZugang für Arbeiten an Band, Antrieb, Trommel und Hebezeug
Elektrische DatenBauseitige Stromversorgung und vereinbarte Steuerungen
PrüfpunkteVor Bestellung oder Versand vereinbarte Prüfungen

Montageoptionen

Quer über dem Förderband, Inline-Überbandmagnet oder Magnettrommel?

Die Querbandmontage ist bei einem vorhandenen Förderband oft praktikabel, wenn seitlich ausreichend Platz für den Austrag vorhanden ist. Wenn der Förderkopf zugänglich ist, vergleichen wir auch einen Inline-Überbandmagneten, da sich der Materialstrom beim Verlassen des Bandes möglicherweise öffnet.

ProzessbedingungenAusgangspunkt
Vorhandenes Förderband mit nutzbarem seitlichem AustragsraumSelbstreinigender Querband-Überbandmagnet
Im Kopfbereich des Förderers ist Platz vorhandenVergleichen Sie eine Inline-Überbandanordnung
Die Abscheidung muss an der Kopftrommel erfolgenMagnetkopftrommel prüfen

Permanent-Querbandmagnet

Ein guter Ausgangspunkt, wenn die erforderliche magnetische Reichweite ohne erregte Magnetspule erreicht werden kann. Für den selbstreinigenden Bandantrieb wird weiterhin elektrische Energie benötigt.

Elektromagnetabscheider

Wir vergleichen einen elektromagnetischen Typ, wenn die Anwendung eine andere magnetische Reichweite, die Handhabung einer größeren Materialschichtdicke oder eine anspruchsvollere Aufgabe zur Entfernung von Eisenfremdkörpern erfordert.

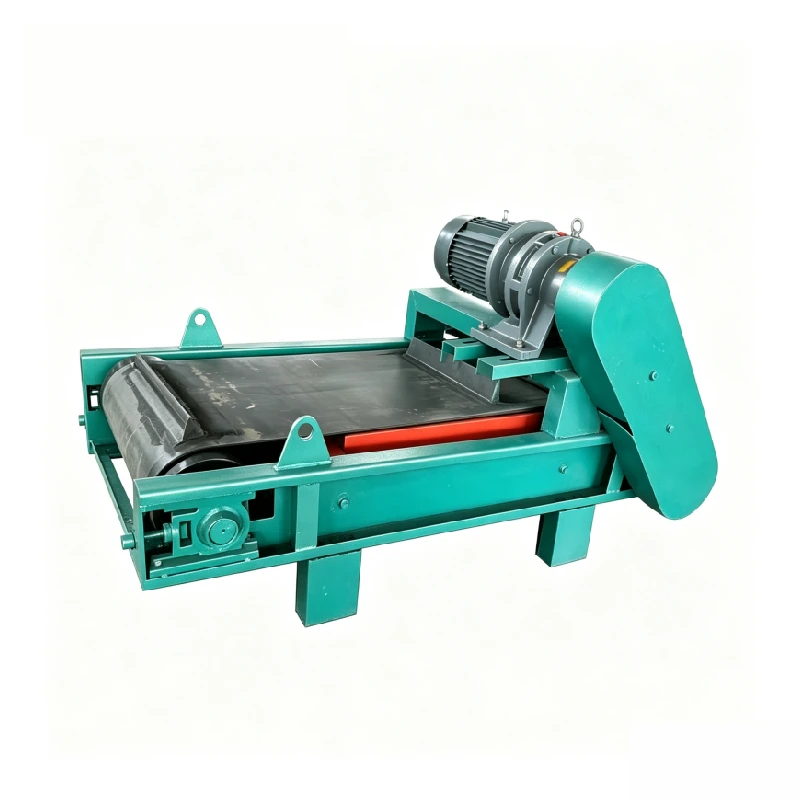

Coverlan Rahmen des Kreuzband-Magnetabscheiders und Ansicht des Installationszugangs

Reale Produktansicht von Corvelan zur Prüfung des sichtbaren Rahmens, der Hebe- oder Befestigungspunkte, des Zugangs für Wartungsarbeiten und des rund um den Magnetabscheider erforderlichen Freiraums.

Zeigen Sie uns den gesamten Förderbandbereich

  • Förderbandbreite, Förderbandprofil und Bandgeschwindigkeit
  • Normale und maximale Schütthöhe
  • Vorgesehene Magnetposition
  • Nahegelegene Tragrollen, Träger, Schurren und Stahlkonstruktionen
  • Seitlicher Austragsbehälter oder Austragsschacht
  • Platz für Wartung und Hebevorgänge
Halten Sie den aktiven Magnetbereich frei von unnötigen Stahlteilen. Benachbarte eisenhaltige Konstruktionen können das Nutzfeld und die Installation beeinflussen. Wir prüfen, ob kritische Teile in der Umgebung des Magneten eine nichtmagnetische Ausführung erfordern.

Wartung und Sicherheit

Der automatische Austrag reduziert die manuelle Reinigung, dennoch muss die Maschine sicher zugänglich bleiben.

Reinigungsband

Lassen Sie Zugang zur Kontrolle von Bandlauf, Mitnehmern, Umlenktrommeln, Lagern und Antrieb.

Permanentes Magnetfeld

Der Magnet bleibt auch dann aktiv, wenn der Antrieb des Reinigungsbands elektrisch freigeschaltet ist.

Sicherheit bei der Installation

Sorgen Sie für Schutzvorrichtungen, Hebepunkte, Wartungszugang und einen freien Bereich für herabfallendes Fremdmetall.

Lassen Sie Platz für diese Wartungsarbeiten

Bandlauf prüfenKontrollieren Sie die Ausrichtung und den sichtbaren Zustand des Bandes.
Riemenscheiben prüfenZugang zu Rollen, Riemenscheiben und Lagern sicherstellen.
Zugang zum AntriebAusreichend Wartungsraum um die Antriebseinheit vorsehen.
Ausgetragenes Fremdeisen entfernenBunker oder Schurre zugänglich halten.
Sicher anhebenZugang für Hebevorgänge vor der Installation einplanen.
Antrieb freischaltenBeachten Sie, dass das permanente Magnetfeld weiterhin aktiv bleibt.

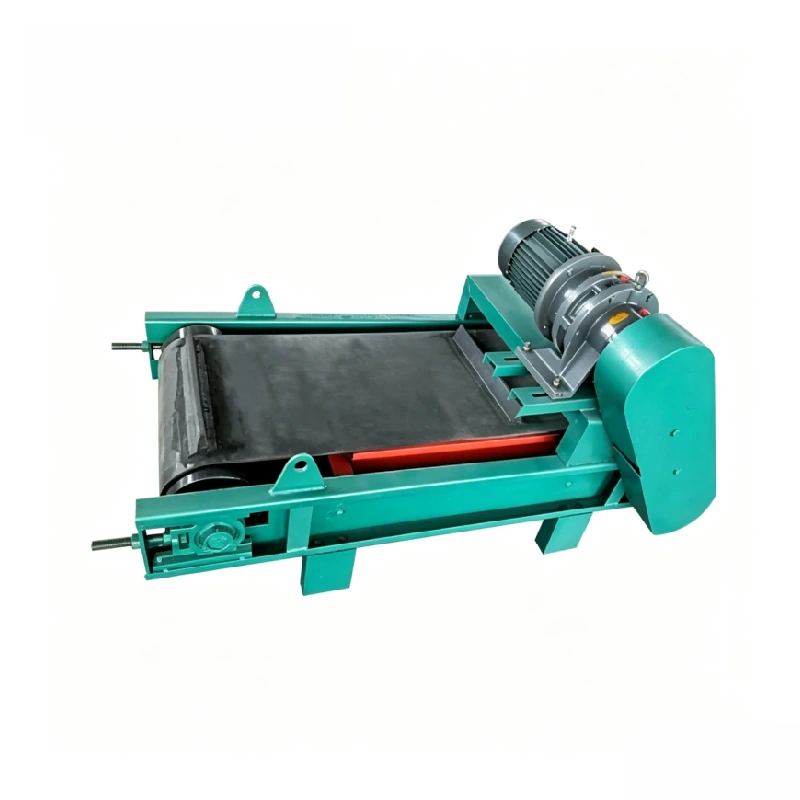

Coverlan Antriebstrommel des Kreuzband-Magnetabscheiders und Wartungszugang zum Band

Reale Produktansicht von Corvelan mit Antriebsseite, Band, Endrolle und den Rahmenbereichen, die nach der Installation für Wartungsarbeiten zugänglich sein müssen.

Zugänglich zu haltende Bereiche

  • Antriebsseite: Lassen Sie um Motor und Getriebe ausreichend Arbeitsraum frei.
  • Endrolle und Band: Ermöglichen Sie die Kontrolle des Bandlaufs und des sichtbaren Bandzustands.
  • Rahmen / Hebepunkte: Sorgen Sie für einen sicheren Zugang für Hebe- und Wartungsarbeiten.
  • Austragsseite: Halten Sie den Bunker- oder Rutschenbereich frei, damit das abgeschiedene Metall sicher abgeführt werden kann.
Projektanforderungen: Informieren Sie uns vor der Angebotserstellung über erforderliche elektrische Normen, Schutzeinrichtungen, die Schutzart, Zertifizierungen oder Projektdokumente. Wir bestätigen, welche Anforderungen für den jeweiligen Abscheider gelten.

Technische Prüfungen

Was prüfen wir vor der Angebotserstellung und vor dem Versand?

Vor der Angebotserstellung

Einbauposition

Bestätigen Sie anhand des Förderbandlayouts den tatsächlichen Arbeitsabstand, die Abstützungen, den seitlichen Austragsweg und den erforderlichen Wartungsfreiraum.

Magnetische Messung, falls erforderlich

Definieren Sie das Messgerät, die Sondenrichtung, den Messpunkt und den Abstand. Ein Oberflächenmesswert ist kein Nachweis der Leistung am Arbeitsabstand.

Repräsentativer Fremdeisen-Test, falls erforderlich

Definieren Sie vor der Prüfung das Prüfstück, den Materialzustand, die Schütthöhe, die Bandgeschwindigkeit, den Arbeitsabstand und das Bestehenskriterium.

Funktion des Reinigungsbands

Bestätigen Sie für die ausgewählte Maschine die Bandlaufrichtung, den Austragsweg und den Zugang für Wartungsarbeiten.

Was wir vor dem Versand prüfen

Was erfüllt sein mussWie wir es prüfenWas die Prüfung nachweist
Die Maschine entspricht der freigegebenen AusführungMaß- und MontageprüfungIdentität und vereinbarte mechanische Abmessungen
Das Reinigungsband bewegt sich in die richtige RichtungLauf- und Spurprüfung, sofern vorgesehenMechanische Funktion von Band und Antrieb
Der Antrieb arbeitet wie vorgegebenDreh- und Betriebsprüfung, sofern vorgesehenAntriebsfunktion der gelieferten Maschine
Der Magnetmesswert wird vereinbarungsgemäß erfasstFestgelegtes Messgerät, Messpunkt und MessabstandMagnetfeldwert unter diesen Messbedingungen
Angebotene Maschine und Zubehör sind vorhandenPrüfung von Identität und DokumentenDie Lieferung entspricht der vereinbarten Lieferliste
So wählen wir den Abscheider aus Eine Magnetfeldmessung prüft das Feld an einem definierten Punkt. Wenn Sie die Eisenabscheidung überprüfen müssen, können wir einen repräsentativen Abscheideversuch vereinbaren.

Technische Dokumente

Welche Informationen können für den ausgewählten Abscheider bereitgestellt werden?

Der endgültige Dokumentensatz hängt von der Projektphase und der angebotenen Maschine ab. Corvelan bestätigt die zutreffenden Dokumente im Angebot oder in den Auftragsunterlagen, anstatt für jeden Magnetabscheider einen festen Dokumentensatz zuzusagen.

AngebotsspezifikationBestätigte Maschinen- und Auftragsdaten.
GesamtmaßeEinbaumaße, sofern sie für die ausgewählte Maschine festgelegt sind.
Elektrische AnforderungenInformationen zur Stromversorgung des Antriebs für die angebotene Ausführung.
MontageinformationenFür das Projekt stehen Informationen zur Unterstützung und Installation zur Verfügung.
PrüfpunkteBei Bedarf werden vor dem Versand vereinbarte Prüfungen oder Dokumentationen durchgeführt.

So wählen wir den Abscheider aus

Senden Sie uns die Förderbanddaten. Wir wählen den passenden Abscheidertyp aus.

Beginnen Sie mit Angaben zum Material, zum zu entfernenden Eisen oder Stahl, zur Förderbandbreite, zur Bandgeschwindigkeit, zur Schütthöhe sowie mit einem Foto oder einer Zeichnung. Anhand dieser Angaben prüfen wir, ob dieser Crossbelt-Magnetabscheider für leichtere Einsatzbedingungen geeignet ist und welche Punkte noch bestätigt werden müssen.

Prozessbedingungen

Material, zu entfernende Fremdkörper, Geschwindigkeit, Schütthöhe und Materialzustand.

Magnetische Reichweite

Tatsächlicher Arbeitsabstand und der schwerste zu hebende Fremdkörper.

Mechanische Integration

Breite, Abstützungen, verfügbare Bauhöhe, Austragsraum, nahegelegene Stahlbauteile und Zugang für Wartungsarbeiten.

Was geschieht, nachdem Sie die Anwendungsdaten gesendet haben?

1

Produkteignung prüfen

Wir prüfen, ob dieser Querband-Magnetscheider für den Prozess und das zu entfernende Fremdeisen geeignet ist.

2

Fehlende Daten ermitteln

Wir ermitteln, welche Daten zum Förderband, Material oder Aufstellort noch benötigt werden.

3

Auslegungsgrundlage festlegen

Wir legen die Auslegungsgröße, die magnetische Reichweite, die Einbaurichtung und die Austragsanordnung fest.

4

Angebot erstellen

Wir bestätigen den angebotenen Abscheider, die maßgeblichen Unterlagen sowie gegebenenfalls projektspezifische Prüfungen oder Optionen.

FAQ

FAQ zum Querband-Magnetscheider

Was ist ein Permanentmagnetabscheider in Querbandausführung für leichte Einsatzbedingungen mit selbsttätigem Austrag?

Es handelt sich um einen Permanentmagneten, der quer über einem Förderband aufgehängt ist, mit einem umlaufenden Reinigungsband, das abgeschiedenes Eisen oder Stahl automatisch aus dem Magnetbereich austrägt. Dieses Produkt wird auch häufig als selbstreinigender Querband-Magnetabscheider oder Permanent Überbandmagnet.

Benötigt der Permanentmagnet elektrische Energie?

Das Magnetfeld nicht. Der Antrieb des selbstreinigenden Bands hingegen schon. Ein Permanentmagnet erzeugt sein Magnetfeld ohne elektrische Erregung, während Motor und Getriebe das Austragsband bewegen.

Was ist der Unterschied zwischen einem Querbandmagneten und einem Inline-Überbandmagneten?

Eine Querbandanlage verläuft quer über das Hauptförderband und führt den Austrag normalerweise zur Seite ab. Eine Inline-Anlage ist in Förderrichtung ausgerichtet und befindet sich häufig in der Nähe der Kopftrommel.

Wie hoch sollte der Abscheider über dem Förderband angeordnet sein?

Eine allgemein gültige Höhe gibt es nicht. Maßgeblich ist der Abstand von der Magnetfläche zum schwierigsten Zielpartikel innerhalb der Materialschicht – nicht nur der sichtbare Abstand oberhalb des Materials.

Bedeutet ein höherer Gauß-Wert eine bessere Fremdeisenabscheidung?

Nein. Gauß beschreibt die magnetische Flussdichte an einem definierten Messpunkt. Allein daraus lässt sich nicht ableiten, ob im realen Arbeitsabstand im Material verborgene Metallteile angehoben werden können.

Welche Fremdeisen können damit abgeschieden werden?

Das Ziel sind magnetisch erfassbare Eisenmetalle wie Eisen und Stahl. Die Erfassung hängt von Größe, Form, Gewicht und Position des Metallteils sowie von den Förderbedingungen ab.

Wann sollte ich einen automatischen Austrag anstelle einer manuellen Reinigung wählen?

Ein automatischer Austrag ist sinnvoll, wenn häufig Störmetalle auftreten oder wiederholte Reinigungsstopps vermieden werden sollen. Eine manuelle Reinigung kann ausreichen, wenn Störmetalle nur selten auftreten und ein sicherer Zugang problemlos möglich ist.

Was sollte ich an Corvelan senden?

Senden Sie zunächst Angaben zum Material, zum abzuscheidenden Metall, zur Förderbandbreite, zur Bandgeschwindigkeit und zur Materialschichthöhe sowie ein Foto oder eine Zeichnung. Falls verfügbar, senden Sie außerdem Angaben zu Feuchtigkeit, Schüttdichte, Stückgröße, verfügbarer Bauhöhe, Platz für den seitlichen Austrag und zur Stromversorgung am Standort.

Ist ein Querband-Magnetabscheider dasselbe wie ein Überbandmagnet?

“Überbandmagnet” ist der weiter gefasste Begriff. Ein Querband-Magnetabscheider ist eine Überbandanordnung, deren Austragsband quer zum Hauptförderband läuft.

Soll ich einen Permanentmagnet- oder Elektromagnet-Querbandabscheider einsetzen?

Ein Permanentmagnet-Querbandabscheider ist ein guter Ausgangspunkt, wenn die erforderliche magnetische Reichweite ohne erregte Spule erreicht werden kann. Einen Elektromagnetabscheider ziehen wir in Betracht, wenn Arbeitsabstand, Schütthöhe oder die Bedingungen für die Entfernung von Eisenfremdkörpern eine andere magnetische Reichweite erfordern.

Kann ein Querbandmagnet Aluminium, Kupfer oder Edelstahl abscheiden?

Er ist hauptsächlich für stark magnetisch reagierendes Eisen und Stahl vorgesehen. Für Aluminium und Kupfer ist ein anderer Abscheidertyp erforderlich. Die Reaktion von Edelstahl variiert je nach Werkstoffgüte und Zustand.

Hier beginnen

Ihre Anforderungen zur Magnetabscheidung senden

Sie müssen nicht zuerst ein Modell auswählen. Senden Sie vier grundlegende Angaben, und Corvelan prüft die Eignung des Produkts, die Anforderungen an den Arbeitsabstand und eventuell fehlende Daten.

1

Material

Materialbezeichnung und physikalische Form.

2

Zielmetall

Eisen oder Stahl, den Sie entfernen möchten.

3

Durchsatz / Materialstrom

Normaler Durchsatz oder Materialstrom, sofern bekannt.

4

Förderbandanordnung

Foto, Skizze oder Zeichnung des vorgesehenen Abscheidepunkts.

Ebenfalls hilfreich: Bandbreite, Bandgeschwindigkeit, Schütthöhe, Größe des abzutrennenden Metalls, Feuchtigkeit, Schüttdichte, Stückgröße, Trogwinkel, Fördererneigung, lichte Höhe, Platz für den seitlichen Austrag, nahegelegene Stahlteile und die Stromversorgung vor Ort.

Jetzt sofort ein Angebot anfordern
